弘方涂料：片式散热器内壁漆的涂装工艺

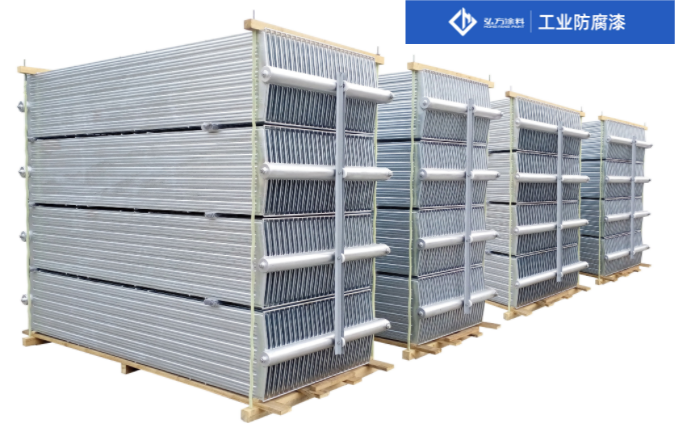

　　变压器片式散热器的防腐涂装可以提高变压器的防腐与抗老化，有效的延长变压器的使用寿命，片散由于所配套的变压器种类繁多，所使用的作业环境也较为多样复杂，在防腐涂装配套设计时，应考虑到配套变压器的涂装技术要求。下面弘方涂料的小编就来给大家详细介绍一下弘方涂料的片散内壁漆涂装工艺。

　　内壁漆涂装工艺

　　前处理：酸洗磷化

　　变压器的底漆涂装前应当做好钢材表面的除锈工艺处理，处理完毕后才能喷涂。磷化是常用的前处理技术，酸洗磷化处理是一种化学与电化学反应形成磷酸盐化学转化膜的过程，所形成的磷酸盐转化膜称之为磷化膜。主要应用于钢铁表面磷化，有色金属(如铝、锌)件也可应用磷化。磷化的目的主要是给基体金属提供保护，在一定程度上防止金属被腐蚀;用于涂漆前打底，提高漆膜层的附着力与防腐蚀能力;在金属冷加工工艺中起减摩润滑作用。

　　酸洗磷化注意事项：

　　1、每天班前检测 PH 值是否合格，

　　2、三合一表面油污清理

　　3、尽量满足清水冲洗工艺避免磷化池交叉污染

　　4，定期更换前处理材料及清水

　　喷涂前表面处理

　　烘干干燥：内壁水分采用热鼓风机快速烘干，避免生锈(面包炉烘干太慢，内壁生锈非常严重)

　　溶剂冲洗：尽量选择高沸点溶剂，比如航空煤油，高沸点片散专用冲洗剂，能够与内壁漆有相容性更佳。

　　内壁漆涂装

　　1、使用弘方涂料的HD-127 片散内壁漆调漆，油漆与稀释剂配比按照 1：1 混合搅拌均匀。

　　2、粘度检测，粘度控制在 11-15 秒

　　3、专用设备，产品上架，下口封闭，采用压力泵从上口罐涂，灌满后下口释放涂料

　　4、静置，滴油 60 分钟

　　5、清理油管内壁集油

　　6、出厂时油管内壁按照客户要求的颜色喷涂弘方涂料的HD-352环氧内壁漆。

　　涂装注意事项：

　　HD-127 片散内壁漆需要 80-100 度烘干 2 小时实干(温度是指工件表面温度，可用红外线照射工件表面获取数值)，HD-352 环氧内壁漆可自干。

　　需要了解更多关于片散内壁漆的专业知识，可致电139-2580-9519 邓先生咨询。

　　本文出自广东弘方涂料有限公司 http://www.h-f.cc/ 转载请注明地址
