金属“锌”盔甲-环氧富锌底漆，让腐蚀无处可逃

为什么你的涂层“寿命”总打折扣？同样的环氧富锌底漆，别人家的涂层用10年不生锈，你的3年就起泡剥落？

答案可能藏在细节里！作为金属防腐的“第一道防线”，环氧富锌底漆的施工效果直接决定防护寿命。本文用“专业指南+趣味吐槽”带你避开施工中的隐形大坑，让每一滴涂料都物尽其用！

第一章 基材处理：金属的“护肤”必修课

表面不干净，再贵的漆也白搭！

坑点1：偷懒不喷砂，附着力直接“骨折”

错误操作：用砂纸随便打磨，甚至直接刷漆。

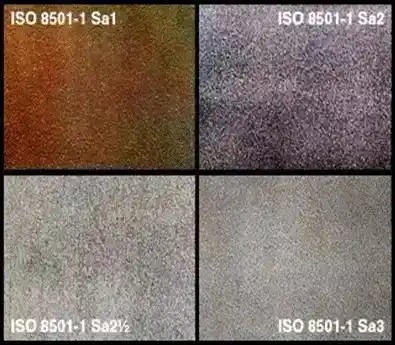

专业要求：喷砂等级：至少达到Sa2.5级（ISO 8501），肉眼可见金属本色，无氧化皮、锈迹。粗糙度：40-70μm（相当于细砂纸触感），太光滑=涂层“站不稳”，太粗糙=漆膜厚度不均。

想让涂层和金属‘如胶似漆’？先给金属做个‘磨砂美容’吧！

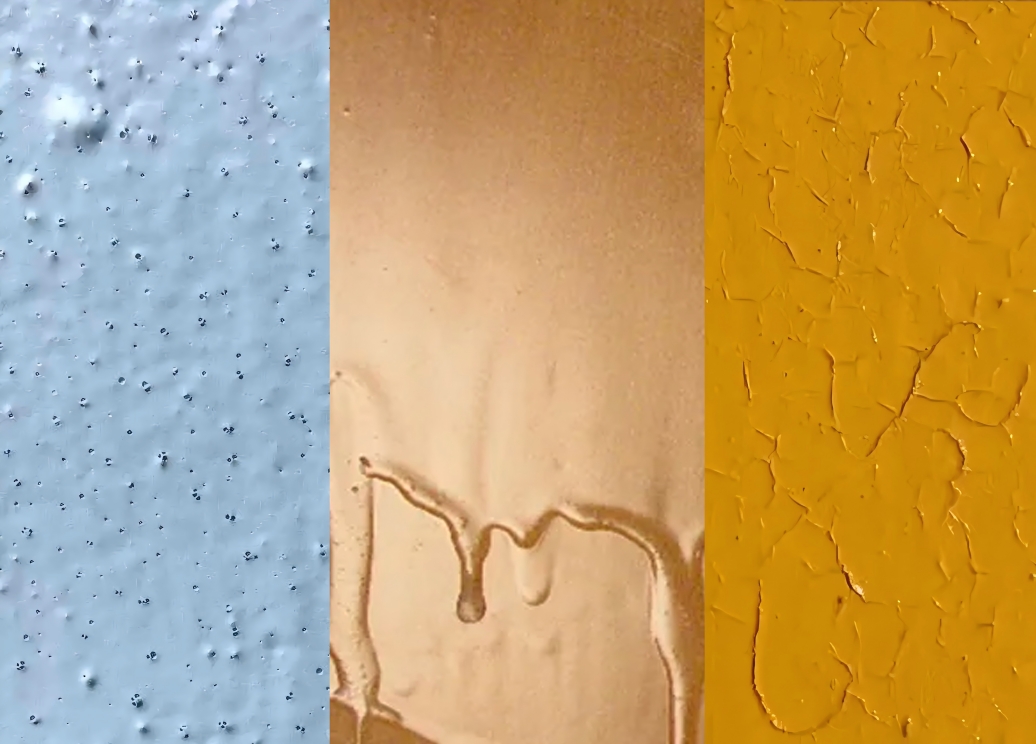

坑点2：清灰不彻底，涂层秒变“麻子脸”

致命细节：喷砂后残留的灰尘、油污、指纹。

避坑操作：用干燥压缩空气吹扫表面。戴干净手套触碰基材（徒手摸=送油污大礼包！）。

数据说话：1克灰尘 ≈ 1000个附着力薄弱点 → 盐雾腐蚀从这里“破防”！

第二章 施工过程：细节控的终极挑战

手抖、心急、凭感觉？翻车警告！

坑点3：配比随缘，固化全看运气

翻车现场：主剂与固化剂比例“目测调配”，导致漆膜不干或脆化。

专业方案：严格按说明书比例称重混合（如弘方10:1）。

使用机械搅拌器（手工搅拌 ≈ 埋下未混合颗粒“地雷”，如果只能手工搅拌，就费力尽量搅匀喽）。

趣味实验：觉得没必要费力搅？试试涂布后的效果吧！

坑点4：厚涂一时爽，开裂火葬场

反常识真相：单层干膜厚度超过100μm → 内应力增大 → 龟裂风险↑↑↑。

正确姿势：喷涂：枪距20-30cm，匀速移动（推荐“50%重叠扫枪法”）。刷涂：薄涂多层，间隔4-8小时（摸表面“不粘手”再涂下一层）。

灵魂拷问：你是想涂层‘脸皮厚’还是‘活得久’？

坑点5：低温施工拼人品，固化还得看弘方

温度陷阱：一般5℃以下施工 → 环氧树脂“休眠”，固化时间延长3倍+附着力暴跌。但是弘方环氧漆最低可在-10℃固化，掌声鼓励！

破解秘籍：环境温度＞10℃，基材温度＞露点3℃以上。冬季用低温固化型环氧富锌底漆（-10℃及以上可施工）。

冷笑话时间：冬天户外刷漆的你 VS 等不到回应的初恋——谁更心寒？

第三章 验收标准：拒绝“表面功夫”

附着力、厚度、针孔，一个都不能少！

关键指标1：附着力测试（拉拔法）

操作：用拉拔仪检测，漆膜复合涂层测试结果＞8MPa

趣味解读：涂层和金属的‘爱情牢不牢’，拉拔仪说了算！

关键指标2：干膜厚度（DFT）

标准：60-100μm（过薄=防护不足，过厚=浪费+开裂）。

工具：磁性测厚仪，每平米测3点取平均值。

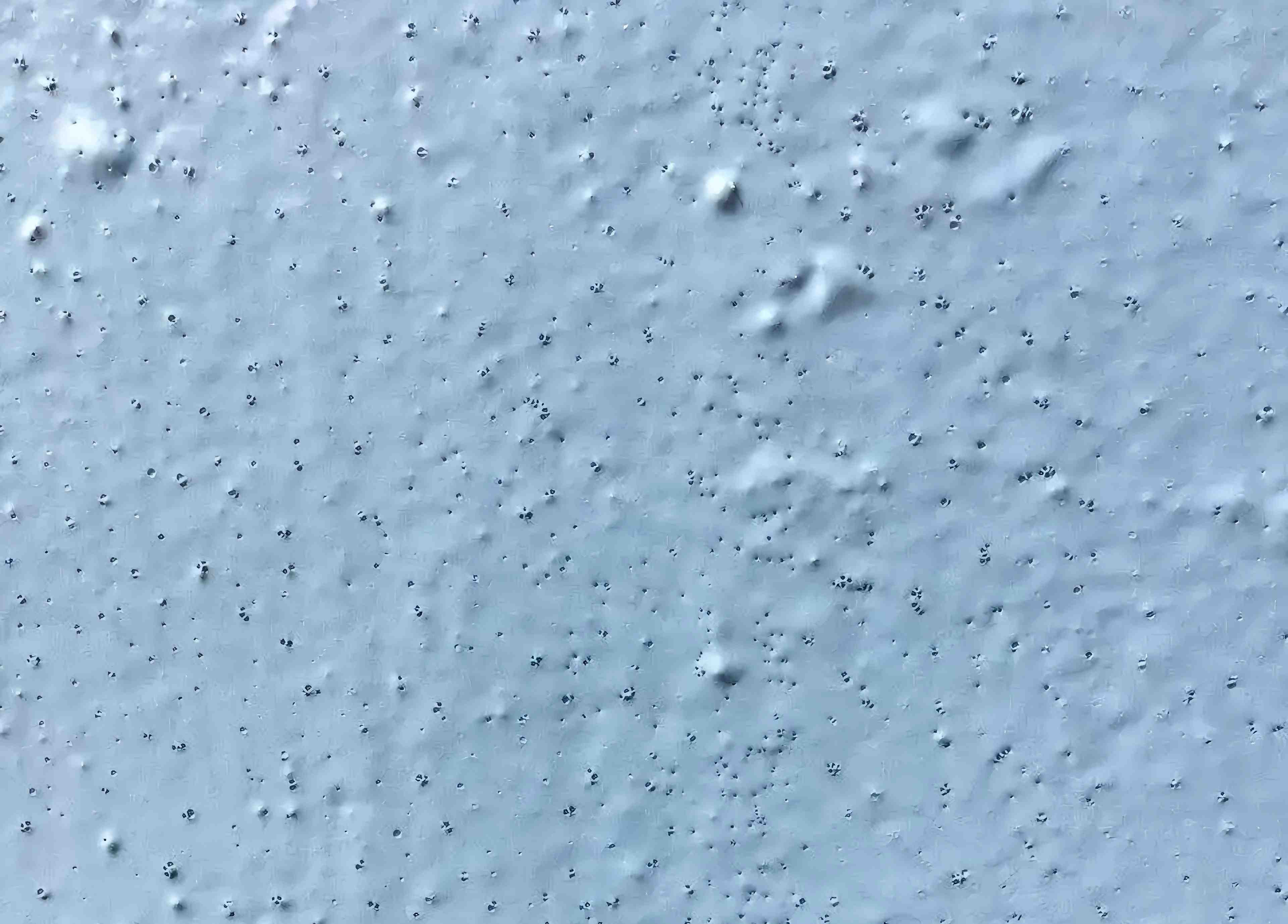

关键指标3：电火花针孔检测

方法：用电火花检测仪（电压500-3000V）扫描，无“噼啪”放电声为合格。

警告：针孔虽小，腐蚀千里——别让涂层变成‘筛子’！

第四章 终极避坑口诀（建议打印贴墙！）

基材处理：不喷砂=白忙，不除油=找抽，不测粗糙度=耍流氓！

施工规范：配比要准，厚度要稳，温度要忍！

验收底线：附着力、厚度、无针孔——三缺一？返工！

专业施工=省钱+省心。环氧富锌底漆的“超长待机”模式，50%靠产品性能，50%靠施工细节。

记住：偷懒省1小时工 → 未来花100小时维修；多花1分钱在基材处理 → 省下10分钱返工成本。

让专业指南成为你的施工“护身符”，从此告别返工，轻松拿下甲方爸爸的“五星好评”！
