防腐涂料复涂间隔：施工中的关键节点把控

尊敬的客户与合作伙伴，

在防腐涂装的施工过程中，我们常常被问到：“上一道漆喷完多久才能喷下一道？”这个问题看似简单，却直接决定了整个涂层系统的最终质量。这个关键的时间段，我们称之为 “复涂间隔（Recoat Window）”。

今天，我们就来深入探讨防腐涂料复涂间隔背后的门道。

一、 什么是复涂间隔？它不是“ 表干 ”那么简单

复涂间隔是指涂装完一道涂层后，可以施工下一道涂层的最佳时间范围。它通常是一个区间（例如：“最短30分钟，最长14天”），而不是一个固定的时间点。

这个区间由涂料的化学特性和施工环境共同决定，主要分为两个阶段：

最短间隔（Minimum Recoat Time）：指涂层固化到足以承受下一道涂料的施工，而不会出现咬底、起皱、影响被覆盖涂层干燥等弊病所需的最少时间。在间隔期内施工，会对未完全固化的底层造成不良影响。

最长间隔（Maximum Recoat Time）：指涂层表面尚未过度固化（完全上硬度）或污染，无需额外处理（如拉毛、打磨）即可确保层间附着力所需的最长时间。超过这个时间，新涂层难以咬合。

二、 为何复涂间隔如此重要？忽视它的代价是什么？

复涂间隔是涂料化学反应的“时间轴”，违背它将直接导致涂层缺陷，其代价远超您的想象。

如果间隔太短（未达到最短间隔）：

1.咬底（Lifting & Wrinkling）：后道涂料中的强溶剂会像“腐蚀剂”一样，软化并破坏前道未干透的涂层，导致表面起皱、凹凸不平。

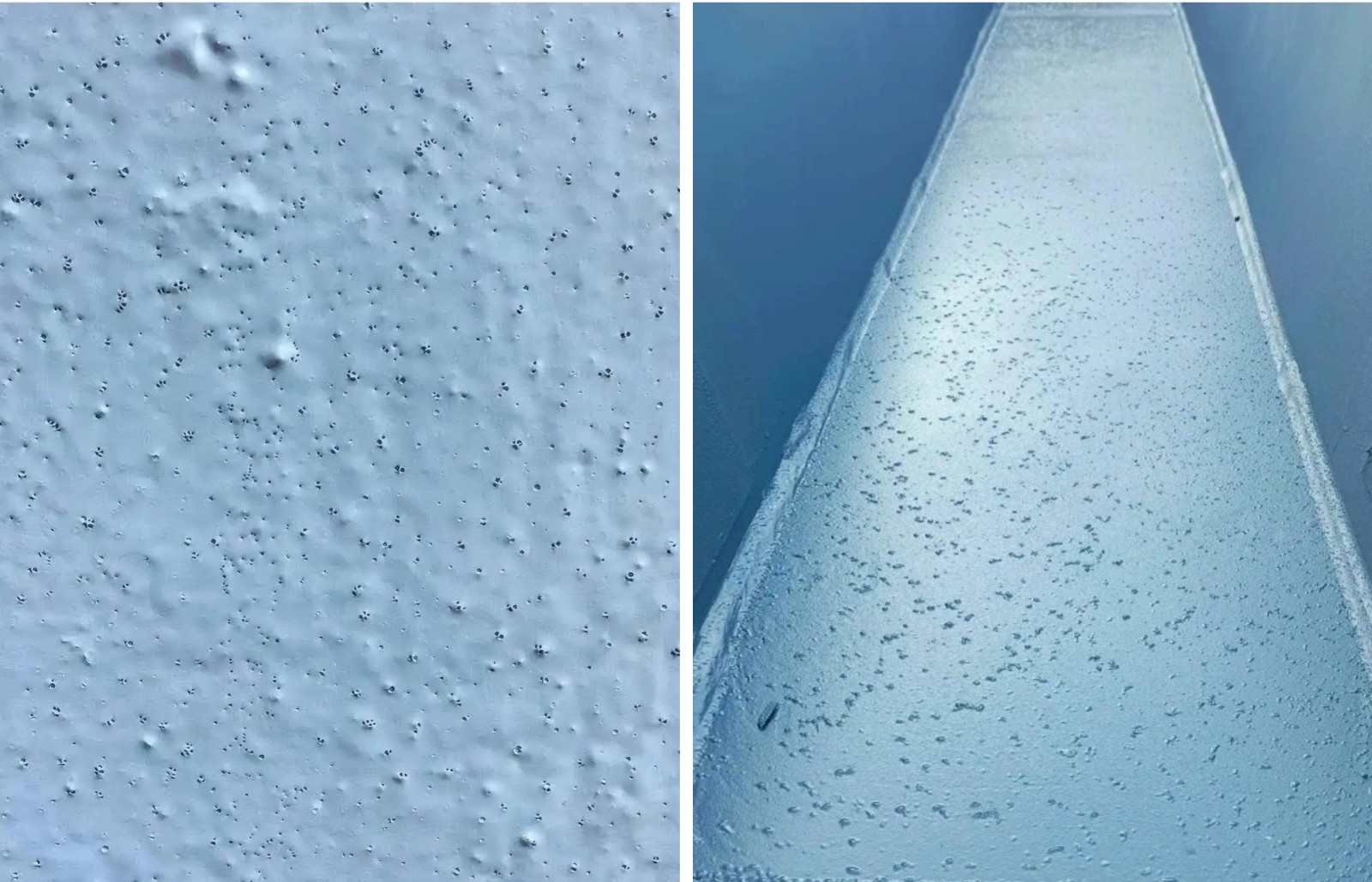

2.针孔、气泡（Pinholes & Bubbles）：底层溶剂未完全挥发，被新涂层封闭后，在固化过程中强行逸出，形成永久性的缺陷通道，腐蚀介质可由此直达基材。

3.涂层性能永久下降：内部的化学交联反应被中断，涂层无法达到设计硬度、韧性和耐化学性。

如果间隔太长（超过最长间隔）：

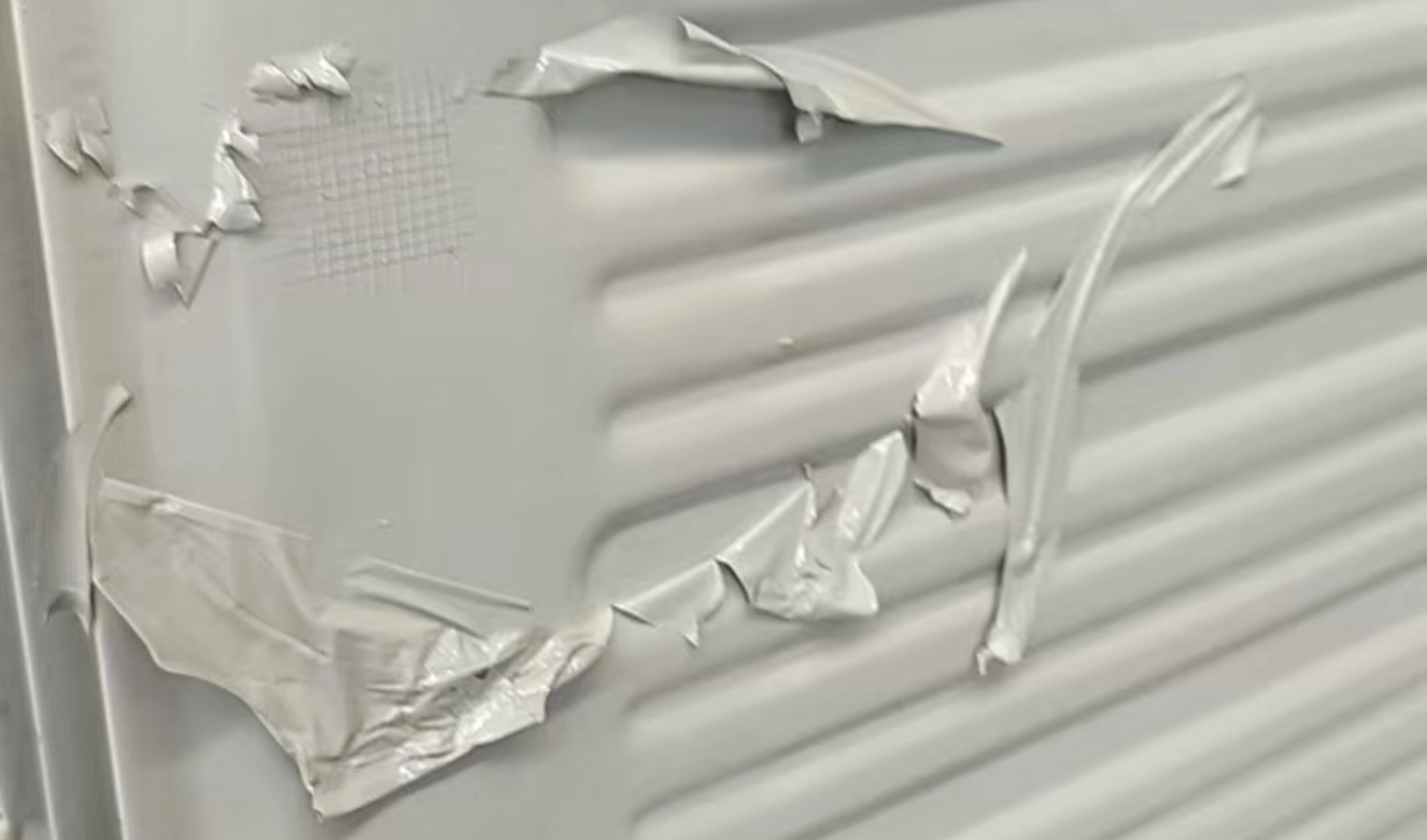

1.层间附着力丧失（Poor Intercoat Adhesion）：涂层完全固化后表面变得过于光滑和化学惰性，后道涂层无法与之形成有效的机械啮合和化学键合，极易发生层间剥离。

2.额外的人力与时间成本：为了重新获得附着力，必须对过度固化的涂层进行拉毛、打毛或打磨处理，这不仅增加了巨大的人工成本，还可能污染已清洁的表面。

三、影响复涂间隔干燥时间的关键因素

涂料类型差异

不同类型的防腐涂料，其成膜机制和干燥特性截然不同。以常见的醇酸类涂料为例，在 25℃环境下，表干可能只需 4 小时左右，实干需 24 小时，涂装间隔在 24 - 48 小时；而环氧类涂料由于固化原理是通过固化剂与树脂发生交联反应，常温（25℃）下表干 2 - 4 小时，完全固化则需 24 - 72 小时，复涂间隔多建议在底漆实干（12 - 24 小时）后进行。聚氨酯类涂料干燥速度较快，但对环境湿度敏感，在标准条件下，表干 1 - 2 小时，实干 6 - 8 小时，最短复涂间隔 2 - 3 小时。所以，施工前必须明确涂料类型，严格遵循其对应的干燥时间要求。

施工环境及涂层厚度影响

常温环境下，涂层厚度与干燥时间呈正相关。较厚的涂层内部溶剂、水分等挥发路径长，固化反应所需时间更久。如在涂刷环氧底漆时，若按标准厚度 40 - 60μm 施工，常温下复涂时间 2 - 4 小时；若涂层一次性施工厚度翻倍至 100μm，复涂时间必须延长至 24 - 48 小时，实干时间也会大幅增加。施工人员在操作时，应严格控制单次涂层厚度，避免因过厚涂刷导致干燥时间不可控。若空气温度低于10℃或环境湿度高于70%，复涂时间应翻倍或最低以指触干为准。

四、 如何科学地把握复涂间隔？

复涂间隔并非一成不变，它是一位敏感的“朋友”，深受环境的影响。掌握以下关键，您就能科学地管理它：

首要法则：遵循产品技术说明书（TDS） 不同产品、不同厂家的复涂间隔差异巨大。施工前，务必仔细阅读您所使用的产品的技术说明书。这是最权威、最可靠的指南。

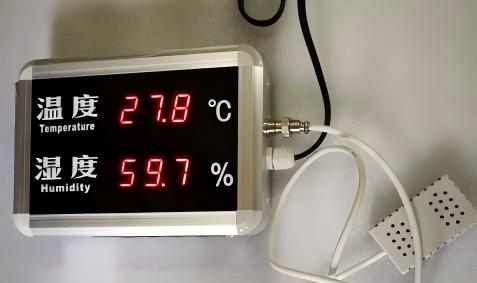

理解环境的核心影响力：温度与湿度

温度（Temperature）：温度是影响固化速度的最主要因素。温度越高，固化反应越快，复涂间隔缩短；温度越低，固化越慢，间隔延长。技术手册上提供的数据通常是基于25±2℃的标准条件，实际施工需根据环境温度进行调整。

湿度（Humidity）：对于环氧等胺类固化产品，高湿度可能导致表面胺析出（胺晕），形成一层油膜状物质，严重影响层间附着力，此时可能需要打磨处理。

使用科学的判断方法：“指触干”与“拇指压”

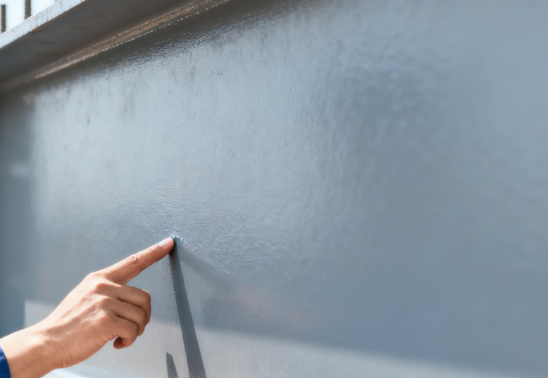

指触干（Touch Dry）：用手指轻触涂层表面，感觉不粘手且无漆料残留。这通常意味着达到了最短复涂间隔，可以施工下一道漆。

拇指压（Thumb Twist Test）：用拇指用力按压并旋转漆膜表面。如果漆膜没有软化、移动或残留痕迹，则说明涂层已足够坚硬，可以进行搬运或轻量操作。（此方法需谨慎，最好在隐蔽区域测试）

最长复涂时间一般根据产品性能界定既养护期内，如部分长期可复涂的产品，因长期暴露导致表面粉化、污染等缺陷，需打磨后复涂。高光类面漆产品常温下建议复涂时间不超过24h。

现代化工具辅助：干燥时间测量仪 对于大型关键项目，可以使用专业的干燥时间测量仪来客观、精确地判断涂层所处的固化阶段，消除人为误差。

结论与行动指南

复涂间隔的管理，是衡量一个涂装项目是否专业、规范的重要标尺。盲目凭经验施工，是在用整个工程的质量进行赌博。

我们的核心建议：

计划先行：施工前，根据产品说明书和天气预报，制定详细的施工计划，预留出充足的干燥时间。

持续监测：在施工过程中，持续监控和记录环境温湿度，并据此动态调整施工节奏。

宁可打磨，不可侥幸：如果不确定或已超过最长间隔，不要冒险直接覆涂。花一些时间进行表面打磨处理，是确保层间附着力最保险、成本最低的选择。

总结而言，严格遵守复涂间隔，是对科学规律的尊重，是对工程质量的责任，更是您实现长效防腐、避免昂贵返工的最明智投资。

希望这篇指南能为您未来的项目提供有力支持。如需获取特定产品的具体复涂间隔数据，请随时联系我们获取最新技术说明书。
