涂层附着力：划格法（百格测试）VS拉开法

漆膜附着力检测，划格法和拉开法是两种最常用的手段，很多人不知道它们的区别和各自的适用边界。

一、什么是划格法？

划格法，就是大家常说的"百格测试"。

操作很简单：用划格刀具在漆膜表面纵横切割形成网格，切口必须切穿漆膜直达基材，用软刷清扫后粘贴胶带撕拉，观察网格区域的脱落面积，对照标准判定等级。

划格法的作用是什么？

快速筛查漆膜会不会起皮、掉漆。它反映的是涂层与底材之间的结合力是否达到基本要求，也可以用来判断多层涂层之间的层间附着力。

划格法的特点：

操作简单、速度快、成本低

不需要昂贵的检测设备

适用于现场快速判断和日常出厂自检

短板：只能定性，不能定量。

划格法只能给出“合格/不合格”或等级判定（0~5级），测不出具体的附着力数值（MPa）。部分高标准项目、海洋重工类甲方，不接受划格法作为验收依据。

重要提示： 依据GB/T 9286，干膜总厚度大于250μm的涂层不适用划格法。实际应用中，涂层超过120μm时刀片切透难度增大，容易出现切不透导致的虚高假象，建议优先选用拉开法。

二、什么是拉开法？

拉开法，也叫拉力测试法。

操作方法是：使用专用结构胶把拉拔头粘接在漆膜表面，胶粘剂完全固化后，拉拔式附着力测试仪垂直施加拉力，使涂层发生破坏，仪器读取破坏瞬间拉力值，单位：MPa。

拉开法的作用是什么？

精确测量涂层与底材之间的附着强度，输出可量化的数据。

拉开法的特点：

测量结果定量、精确、可溯源

合规第三方检测数据，可作为工程验收、质量争议的判定依据

适用于高标准项目、出口订单、第三方检测

短板： 操作相对复杂、需要专业设备、检测成本较高。

重要提示： 拉开法不能只看MPa读数，还需要记录失效模式：胶粘剂破坏、胶-漆膜界面破坏、漆膜内聚破坏、漆膜-基材界面破坏、基材破坏。只看拉力数值，忽略失效模式，同样会造成误判。

三、两种方法的核心区别

用一句话可以概括两者的本质区别：

划格法看的是表层结合力（定性筛查），拉开法测的是真实附着强度值（定量取证）。

划格法判断的是“漆膜会不会起皮”，结果只有等级没有数值；拉开法测的是“漆膜需要用多大的力才能拉掉”，结果是一个可量化的兆帕（MPa）数值。

形象比喻： 划格法像用手推一下墙看看稳不稳；拉开法是用仪器测出这面墙能承受多大的拉力。

四、怎么选？

什么时候用划格法？

室内普通钢结构产品；常规喷涂工艺的日常自检；

工厂内部生产过程中的快速质量控制；

对附着力只有定性要求、不需要出具权威报告的场景。

适用标准：GB/T 9286、ISO 2409。

什么时候用拉开法？

户外防腐工程、重工设备、桥梁、储罐、海洋设施；

设计文件或技术规范明确要求附着力数值的项目；

出口订单、需向甲方或第三方出具权威检测报告的场景；

产品或工艺验证阶段，需要准确评估附着强度；

涉及质量争议或验收纠纷时，第三方出具的拉开法检测报告具备仲裁参考价值。

适用标准：GB/T 5210、ISO 4624

一句话选型原则：

普通室内、日常自检用划格法；户外防腐、重工出口、需要出报告，以及干膜＞120μm工况，优先选用拉开法。

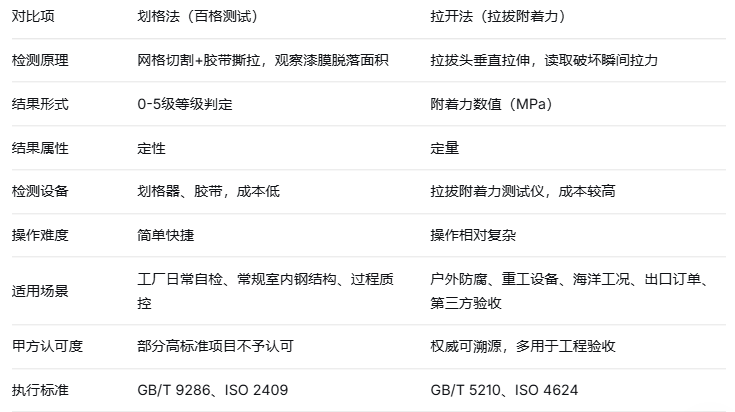

五、两种方法对比总览

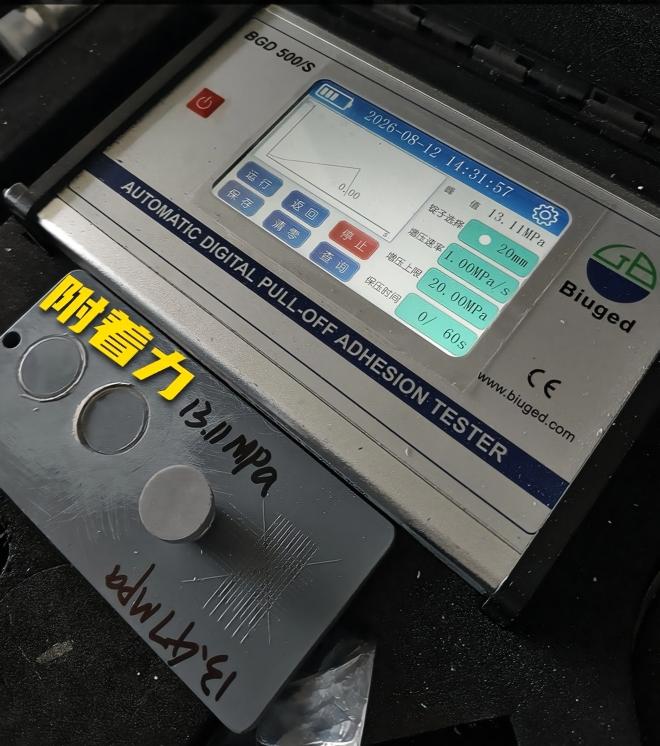

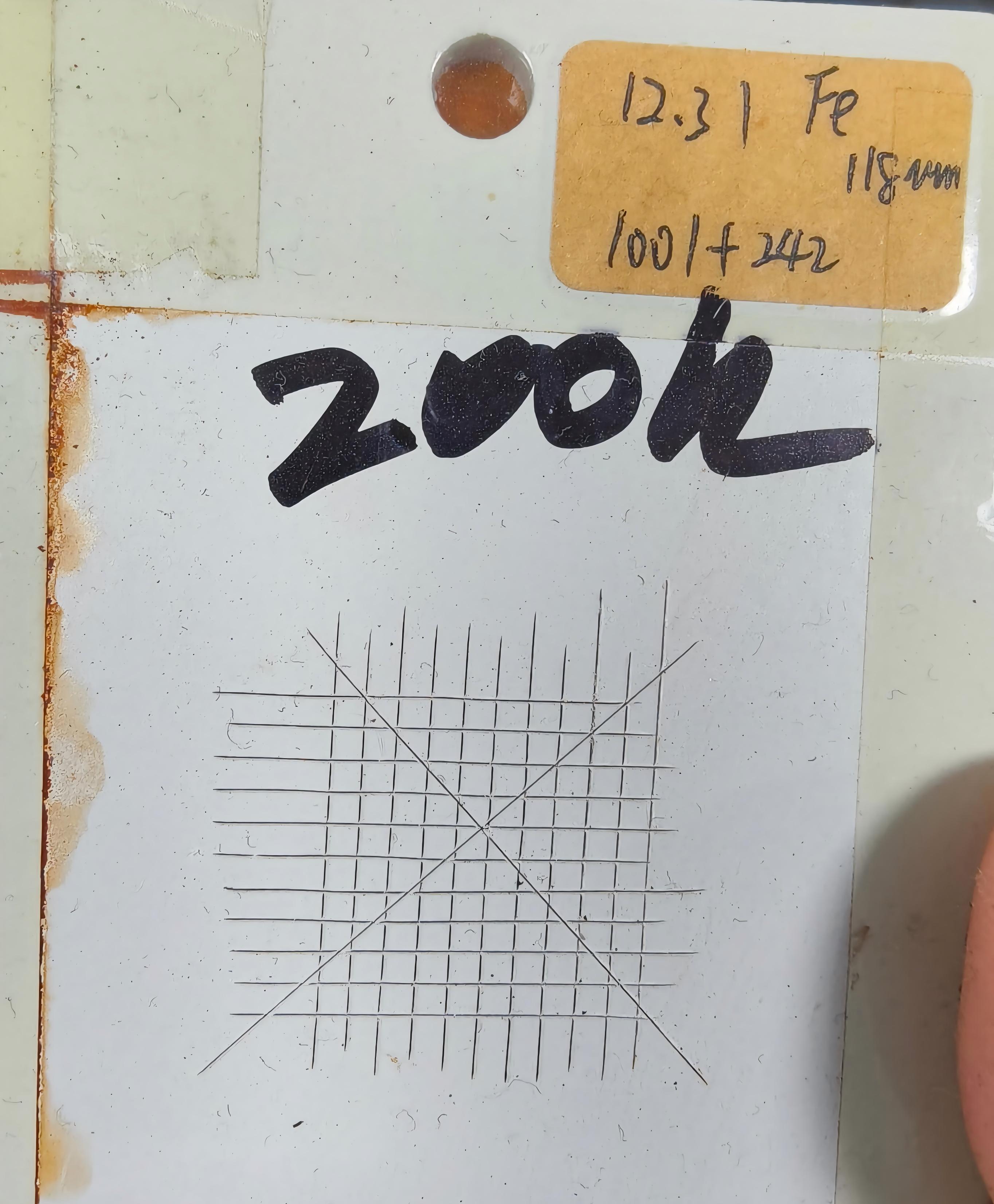

六、实际操作中的几点提醒

1. 拉开法检测前，拉拔头粘接质量至关重要

拉拔头与涂层之间的胶粘剂必须完全固化，且粘接强度需大于涂层本身附着力。否则得到的是胶粘剂破坏强度，并非涂层真实附着力。建议使用专用粘接剂，并严格遵守固化时间。测试同时需要记录破坏失效模式，不能只看MPa读数。

2. 干膜厚度会影响检测结果

涂层过厚或过薄都可能对附着力产生影响。GB/T 9286明确，干膜总厚度大于250μm不适用划格法；实际应用中涂层超过120μm时刀片切透难度增大，建议改用拉开法。附着力检测前应先确认干膜厚度符合设计要求，避免因厚度问题导致附着力数据失真。

3. 检测位置要有代表性

检测点应选取漆膜均匀、无气泡、流挂、针孔等缺陷的部位。检测结果受基材材质、表面处理质量、涂装工艺等多重因素影响，同批次产品建议多点检测取平均值

结语

附着力检测，划格法方便快捷，拉开法精准权威。两者各有适用场景，没有绝对的好坏，关键在于根据项目要求和涂层工况选择正确的方法。选对了，检测结果才有参考价值；选错了，等于白测。

如对附着力检测或具体产品参数有疑问，欢迎联系广东弘方涂料科技有限公司技术团队。
