钢结构防腐施工｜抛丸后 4 小时必须涂装，超时了怎么办？

钢结构涂装现场有个几乎人人都知道、但很少人真正当回事的规范：抛丸除锈完成后，底漆涂装间隔一般不超过 4 小时。 知道归知道，做到是另一回事。等构件、等天气、等设备、等监理验收，半天就过去了。钢材表面肉眼看着 “还行”，喷枪一开照样往上喷。短期看不出问题，半年后漆膜开始鼓泡、脱落，返工成本远超当初省下的那点等待时间。

这篇文章把这件事说清楚：为什么是 4 小时、超时之后到底发生了什么、以及现场该怎么处理。

▶ 4 小时不是随便定的

抛丸处理后的钢材表面，处于一个非常特殊的状态：化学活性极高。

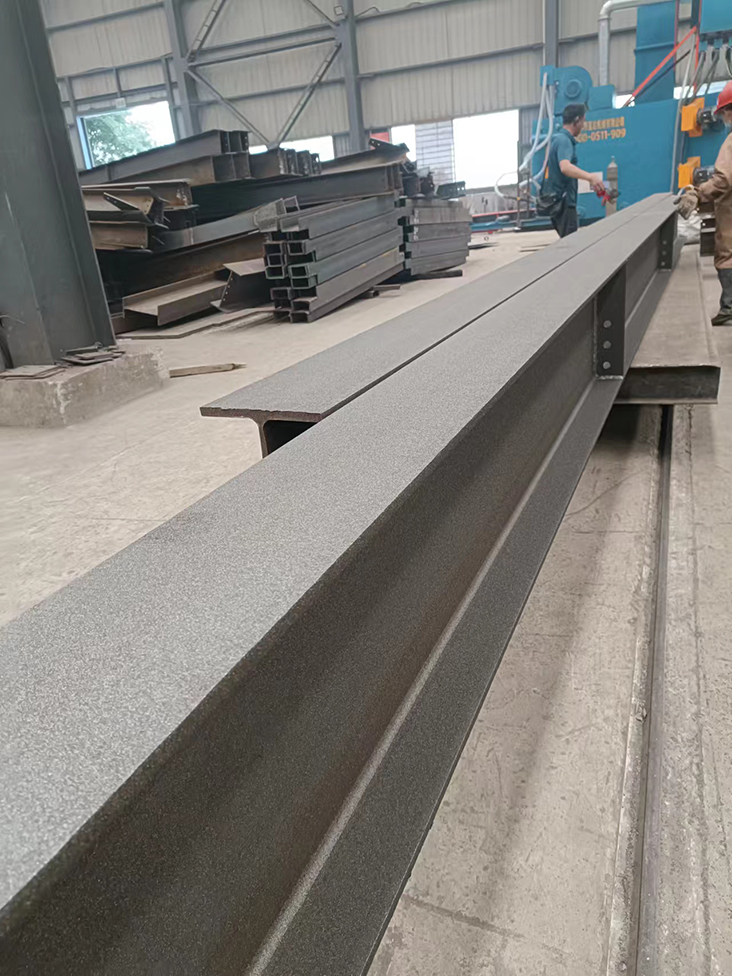

高速弹丸冲击钢材表面，去掉了锈层和氧化皮，暴露出新鲜的金属基体。这层金属表面没有稳定氧化膜保护，直接暴露在空气中，遇到水分和氧气就会迅速反应。 腐蚀速度取决于环境，但方向是一致的。湿度 60% 以上的环境，数小时内表面就开始出现肉眼可见的锈迹，行内叫 “返锈”。更麻烦的是，即使肉眼看不出锈，微观层面的氧化反应可能已经开始了。

行业现场普遍执行抛丸后宜 4h 内完成底漆涂装；GB50212-2014《建筑防腐蚀工程施工规范》要求喷砂 / 抛丸除锈后不应超过 5h；海洋露天高腐蚀环境要求更严格，不应超过 2h。不同资料之间有细微差异，但核心逻辑一致：暴露时间越短越好。

除了返锈，还有一个容易被忽视的问题：污染。抛丸后裸露的金属表面在环境中停留越久，积聚灰尘、盐分、油污的风险越大。这些污染物夹在钢材和底漆之间，附着力从源头就被破坏了。

▶ 超时了，现场到底发生了什么

假设抛丸后等了 6 小时才涂装，中间没有下雨，钢材看起来 “没什么变化”。这时候喷底漆，会发生什么？

第一种情况：表面已经有肉眼不可见的微锈。底漆覆盖在微锈层上，漆膜与钢基材之间隔了一层氧化铁。附着力测试可能勉强过关，但涂层体系的耐久性已经打折扣。这个锈层会在未来成为腐蚀的起点，漆膜从这个点开始鼓泡、剥落。

第二种情况：表面返锈肉眼可见。这种程度的情况，规范说得很清楚：应重新进行表面处理。没有商量余地。重新抛丸或喷砂的成本，比当初等 4 小时的代价高得多。

第三种情况：环境相对干燥，表面确实没有锈，但有粉尘或污染物沉积。不处理直接喷漆，附着力下降。处理的话，用干燥压缩空气彻底吹扫干净再喷，问题不大。

关键判断标准只有一个：涂装前的钢材表面，是否仍然符合 Sa2.5 级要求，且无返锈、盐分、粉尘等污染物。如果不符合，就没有 “凑合喷” 的选项。

▶ 现场做不到 4 小时，怎么安排

“规范是 4 小时，但现场就是做不到” 是常态。正确的做法不是放弃规范，而是调整施工组织方式。

分块处理，分块涂装。不要一次性把所有构件都抛丸完，然后慢慢涂。把工作面分成小块，抛丸一块、检查一块、涂装一块，让暴露时间控制在窗口期内。

按抛丸顺序排涂装优先级。哪块先抛丸，哪块先涂装。不要按 “迎风面 / 背风面” 来排序，而是按暴露时间排序。已经接近 4 小时窗口期的区域，优先处理，避免任何一块超时。环境恶劣的区域（沿海、高湿度）返锈更快，抛丸后涂装的间隔应主动压缩，而不是等到 4 小时再动手。

超时后的补救措施：

抛丸后一旦产生浮锈，首选方案是重新进行表面处理。

带锈底漆的定位，是老旧钢结构维修工程，用于已经稳定的薄锈基面，不能作为抛丸超时产生活性浮锈的应急补救手段。

哪怕是轻微浮锈，在 C4、C5 重腐蚀项目、设计指定环氧富锌体系的工况下，都不允许直接采用带锈底漆替代，必须重新抛丸处理。

带锈底漆防腐性能远低于新鲜 Sa2.5 洁净基面施工的环氧富锌底漆。对于新建钢结构项目，不要寄希望靠带锈底漆弥补工序超时的问题。

环境条件好时适当放宽。在持续低湿（相对湿度≤60%）、洁净的室内环境，部分项目专项施工方案可评估后适当延长暴露时间，行业实践中有的控制上限 12h。这属于项目评估后的特例，不是国标通用许可，不能直接套用在 C4/C5 重腐蚀工况。现场判断时，综合看湿度、温度、钢材表面状态。

结语

抛丸后 4 小时涂装这条规定，核心不是数字 “4”，而是新鲜金属表面不宜长时间暴露这个原则。现场管理做得好，窗口期内完成涂装，后续配套体系才能正常发挥作用。做得不好，底漆喷得再厚、面漆选得再好，源头上的附着力问题已经埋下了。

如果你的项目在抛丸后涂装间隔控制上有实际困难，可以联系弘方涂料的技术团队，根据具体工况和施工条件评估配套方案的调整空间。更多咨询：188-2689-7971王
