面漆发黄、褪色别光怪太阳晒，可能是你一开始就选错了树脂

在防腐工程里，底漆、中间漆的失效往往要数年之后，以钢材锈蚀的形式显现。面漆则不同，它直面外部环境，保色、保光失效的问题暴露得很快。

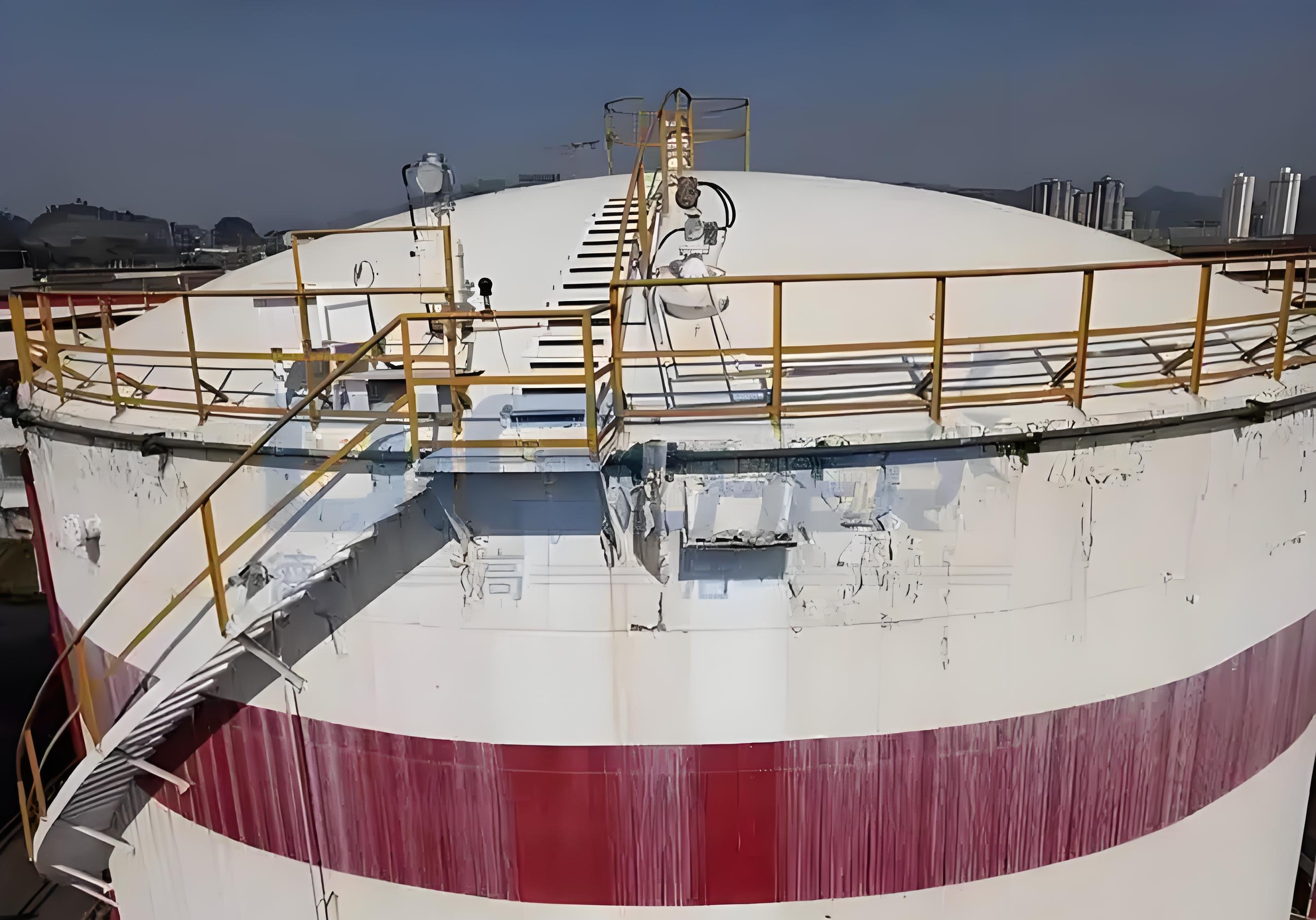

漆膜刚完工时色泽鲜亮；交付数月后，就出现失光、发暗、发黄、褪色。甲方提出质量异议，施工单位首先核查喷涂、配比、养护等可控施工要素；在施工工艺无异常时，通常会向涂料供应商追溯材料问题。

很多供需纠纷就来源于此：涂料是按约定型号供货、各项指标符合该产品标准，但漆膜依然快速变色。出现这种情况，核心原因往往是面漆树脂体系与使用工况不匹配，该款树脂本身不具备长期抗紫外线老化的能力。

为什么刚喷完没多久，颜色就 “见光死”？

决定面漆耐候性、保色保光的核心，是它的成膜树脂。防腐面漆最常用的两大聚氨酯体系，看起来都叫 “聚氨酯面漆”，但里面的化学成分差异巨大。

• 第一种：芳香族聚氨酯（容易发黄的体系）。 这类树脂成本低、防腐性能不错，在行业里用量很大。但它的分子结构含有苯环。苯环在紫外线照射下容易吸收能量发生光氧化，生成醌亚胺类发色结构。带来的结果就是漆膜发黄、快速失光。它适合室内、有遮蔽无直射阳光的构件。如果直接用在户外暴晒钢结构上，短期内发黄变色是材料本身的特性，难以规避。

• 第二种：脂肪族丙烯酸聚氨酯（户外防腐的标配）。 该体系选用脂肪族异氰酸酯固化剂，不含光敏苯环结构，紫外线照射下不易产生发色物质，保色、保光性能优异，是户外重防腐工程（桥梁、储罐外壁、大型钢构）的主流选择。

• 第三种：氟碳 / 聚硅氧烷（高耐候顶配方案）。 氟碳漆的碳氟键、聚硅氧烷的硅氧键键能都很高，二者都属于高耐候面漆。FEVE 氟碳综合耐候、耐化学品性能更强；聚硅氧烷耐沾污性优异，不含异氰酸酯。在配套合理、工况适配的前提下，二者可实现长效稳定保色保光。但两者价格都高于脂肪族丙烯酸聚氨酯，对施工和底层配套有严格要求，多用于保色要求极高的重点工程项目。

怎么用最低的成本，解决 “发黄” 问题？

选面漆，不是 “越贵越好”，而是要匹配工况。

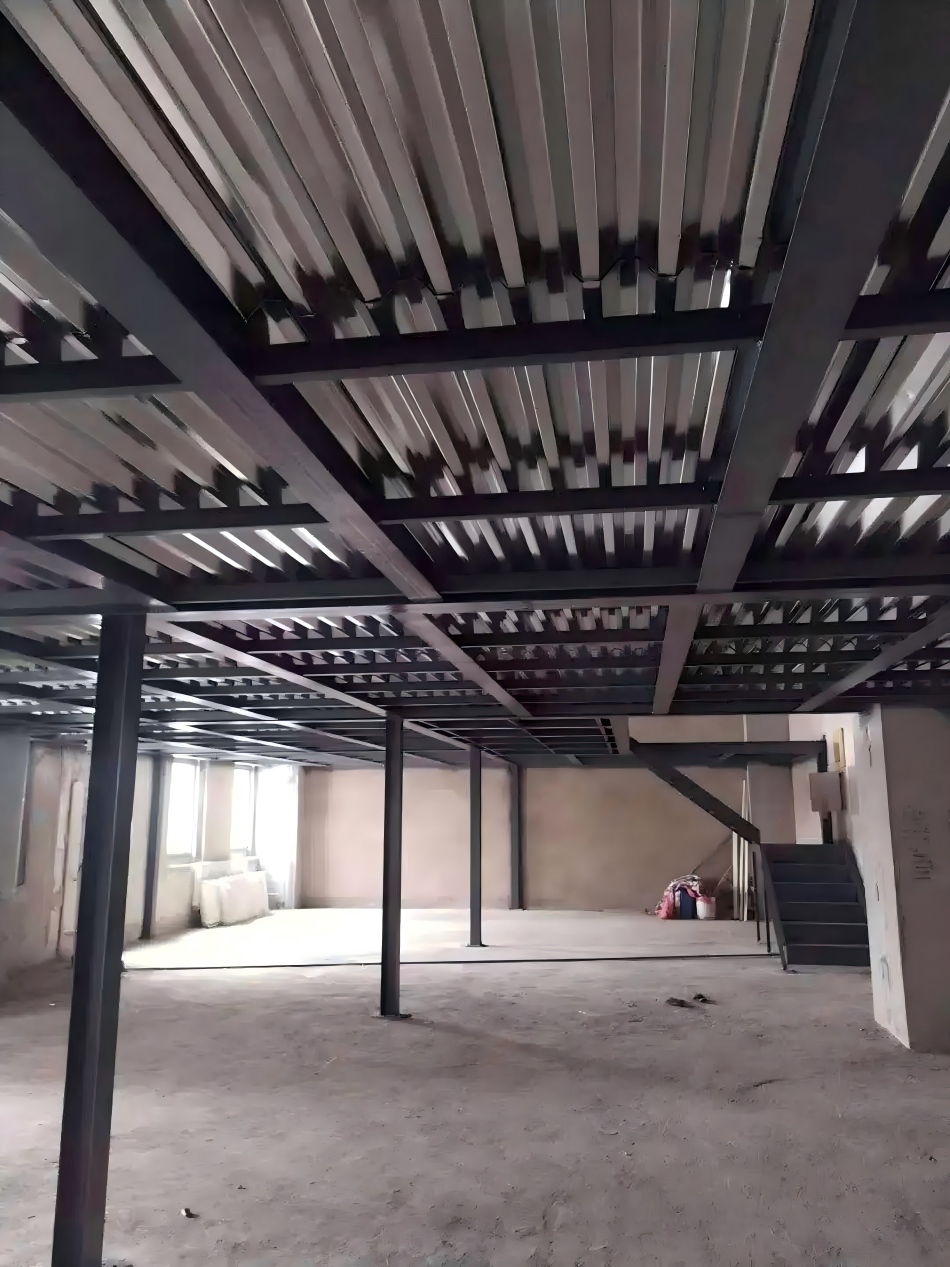

如果这套设备、构件用于室内或是无日光直射的钢结构，选用性价比更高的芳香族聚氨酯完全没问题，可以合理控制项目成本。

但如果是户外的储罐外壁、桥梁、露天钢结构，不能为了压缩材料成本选用芳香族聚氨酯；暴晒工况应当直接选用脂肪族丙烯酸聚氨酯面漆。避免后期漆膜变色引发验收争议、质保扣款。

除了树脂，还有谁在 “偷走” 颜色？

即便选用了脂肪族丙烯酸聚氨酯面漆，如果保色效果依然不及预期，通常来自以下两个因素：

1. 颜料耐光等级不足。 同样色系的面漆，低耐光有机颜料在紫外环境下容易褪色；选用无机颜料或高等级耐光颜料，保色周期会显著提升。树脂决定耐候保色的底线，颜料耐光等级进一步决定最终保色效果。选型时，除确认树脂类型，建议同步核实颜料耐光等级。

2. 固化剂配比失衡。 固化剂偏少，漆膜交联不充分、致密性不足；固化剂过量则会产生游离残留，两种情况都会削弱漆膜抗老化能力。紫外线更容易侵入漆膜内部，加速褪色、失光。严格按产品配比施工，是保障面漆耐候性能的基础底线。

结语

选型不能只对比单价，首要评估项目的光照与腐蚀环境。

口说无凭，数据才是硬道理。在光老化检测方面，弘方主推的户外重防腐体系（配套脂肪族丙烯酸聚氨酯面漆），依据 GB/T 1865-2009 开展 2000 小时氙灯人工气候老化测试，按 GB/T 1766-2008 评级：失光等级 4 级，变色等级 0 级（无目视可识别变色），外观无粉化、起泡、开裂。这份实测数据证明，脂肪族丙烯酸聚氨酯面漆在紫外线和冷凝水交替的严苛老化环境下，能够稳定锁住颜色与光泽。

如果您正在为户外钢结构或储罐的防腐面漆选型，既想要长效防腐，又希望规避后期变色带来的验收纠纷，可以联系弘方涂料：188-2689-7971（王）。我们能结合您的具体工况，提供经过光老化实测验证的保色保光配套方案。
