公路桥梁钢结构防腐对环氧富锌底漆技术要求

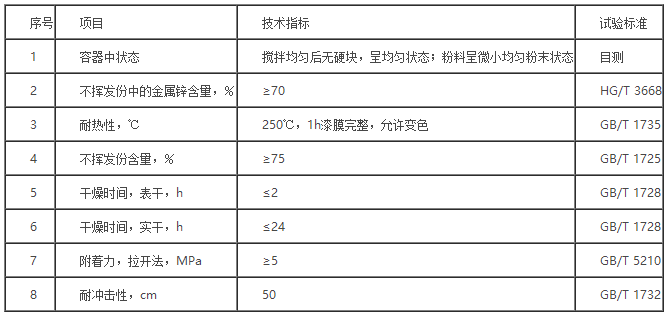

　　JT_722-2008_公路桥梁钢结构防腐涂装技术条件对环氧富锌底漆的性能要求。

　　表面处理要求：

　　环氧富锌底漆钢材表面处理应达到GB/T 8923规定的Sa2.5级;不便于喷射除锈的部位，手工和动力工具除锈至GB/T 8923规定的St3级。

　　钢材表面粗糙度为Rz30μm～75μm，

　　喷砂完工后，除去喷砂残渣，使用真空吸尘器或无油、无水的压缩空气，清理表面灰尘。 清洁后的喷砂表面灰尘清洁度要求不大于GB/T 18570.3规定的3级。

　　一般情况下，涂料或锌、铝涂层最好在表面处理完成后4h内施工于准备涂装的表面上;当所处环境的相对湿度不大于60%时，可以适当延时，但最长不应超过12h;不管停留多长时间，只要表面出现返锈现象，应重新除锈。

　　环境要求

　　施工环境温度5℃～38℃，空气相对湿度不大于85%，并且钢材表面温度大于露点3℃;在有雨、雾、雪、大风和较大灰尘的条件下，禁止户外施工。

　　施工环境温度一5℃～5℃，应采用低温固化产品或采用其它措施。

　　广东弘方涂料有限公司官网: http://www.h-f.cc/
