氟碳漆易脱落 只因少了一个“它””

　　相信很多人在使用氟碳漆的过程中遇到油漆易脱落的问题，并且弘方涂料技术一直都会接到关于这类问题的疑惑，今天弘方涂料小编就这个问题做个正面的分析，氟碳漆具有优良的防腐保护作用，在工业建设中应用非常广泛，其中也包括铝板外观装饰领域，常采用氟碳漆进行涂装。比较常用的PVDF高温氟碳漆，漆膜在高温烘烤条件下干燥，表面装饰性好，那么对于没有烘干条件的施工应如何喷涂呢?

　　铝板是一种表面非常光滑的轻金属，铝板具有很多用途，为提高板材的防腐性和装饰性采用油漆喷涂是比较有效的方法。但大多数油漆对于铝板的附着力较差，容易出现脱落掉漆的问题，需要使用专用的油漆才能起到良好的保护作用。

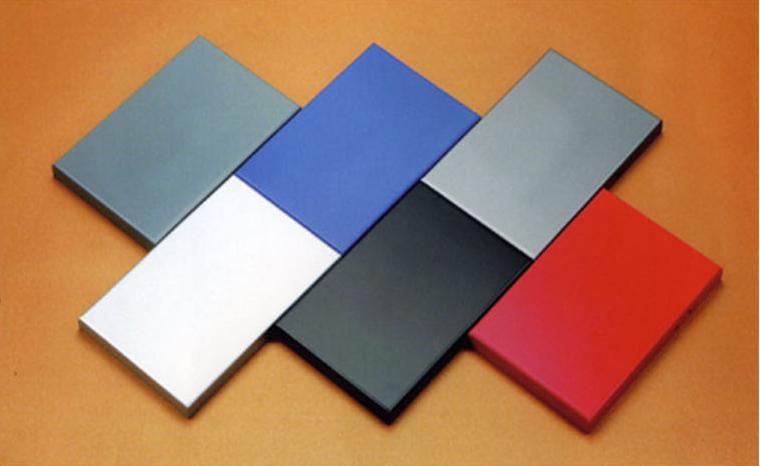

　　在没有烘干条件的情况下，可以使用自干型氟碳漆涂装，可调制各类颜色，包括红、黄、蓝、绿等，以及银色、金色。氟碳漆户外耐候性强、抗紫外线、漆膜自清洁性好、抵抗各类腐蚀。但氟碳漆对于铝板的附着力并不理想，容易发生脱落掉漆的问题，需要使用专用的底漆增强与铝板的粘附性。

　　环氧底漆是双组份强附着力涂料，对铝板具有非常好的结合力，具有多种特点：

　　(1)环氧底漆对铝板附着力强，漆膜结合牢固，不脱落，不掉漆

　　(2)该漆可应用于铝板、铝合金、不锈钢、镁铝合金、镀锌板等基材

　　(3)对基材无需喷砂或打磨，去除油污后即可施工，节省人力物力成本

　　(4)耐盐雾性强，达到1000小时，涂膜完好，表现出优良的防腐性

　　(5)可配套氟碳漆、聚氨酯漆、环氧漆、丙烯酸漆等多种面漆

　　铝板配套体系采用环氧底漆与银色金属氟碳漆结合的方式，底漆起到提高附着力、增强防腐性的作用，面漆具有外观装饰和表面防护的作用。二者互补，一是弥补自身性能的不足，二是充分发挥性能优势。

　　施工前首先去除铝板表面油污，使用有机溶剂擦拭，去除油污油脂，达到表面洁净。喷涂环氧底漆2道，推荐膜厚70-80微米，经过24小时实干;喷涂金属氟碳漆2道，推荐膜厚50-60微米，24小时实干。漆膜彻底干燥后，可以有效保护铝板，达到优良的防护和装饰作用。

      其实油漆的使用也并不是想象中的这个简单，要做到经久耐用，还得选择适合自己的方案和工艺流程，途中遇到任何问题，都可以咨询弘方涂料技术哦~13925809519

       本文出自弘方涂料http://www.h-f.cc/转载请注明地址
