重防腐涂料干喷现象的解决方法

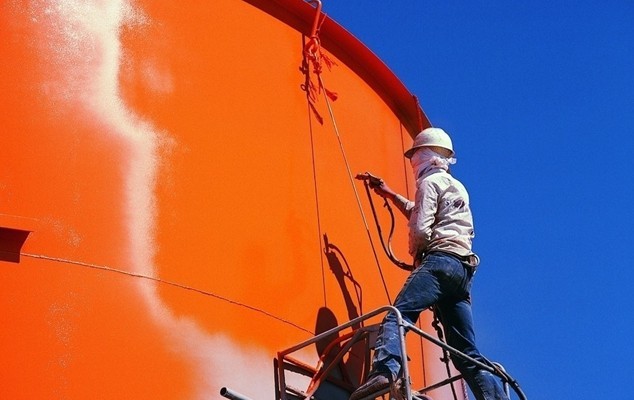

　　重防腐涂料喷涂工艺通常运用于防腐寿命要求高、使用环境苛刻的产品，典型的如风力发电机、海洋船舶部件等，这些产品的重防腐漆料、喷涂实施过程均有细致严格的要求。操作不规范就会产生干喷的现象，重防腐涂料的漆雾粒子在到达被涂钢材表面时，液体已经变干，无法形成连续的涂膜，严重时似砂粒一般，涂层附着力较差，会造成严重锈蚀。

　　1.形成原因：

　　① 施工时，气温过高（>35 ℃），或在室外喷漆，遭遇大风。

　　② 喷枪距离钢板距离大于40 cm，工人走枪手势为弧形或倾斜，移动速度过快。

　　③ 喷漆压力过高，与喷嘴不配套。

　　④ 涂料过稀，或高温喷涂快干型涂料。

　　2.预防措施：

　　① 提高操作工人的技能，规范操作施工。特别在气温超过30 ℃下无气喷涂时，必须做到：施工使用最小的压力（压力足够雾化涂料即），喷枪和被涂物的距离要合适（30~40 cm），使用小喷幅的喷嘴，使用大口径喷枪。

　　② 合理安排施工顺序，避开不利气候(如大风)因素，以减少浪费，适当进行相邻部位的遮蔽。

　　③ 若喷涂快干型涂料，应用适当的稀释剂，调慢挥发速度。

　　3.处理方法：

　　在漆雾飞扬的受污表面，须磨砂、清扫，擦抹、清洁。使粗糙的污染表面恢复原来的平整面貌，方可继续施工。

　　了解更多关于重防腐涂料的专业知识，可致电139-2580-9519 邓先生咨询。

　　本文出自广东弘方涂料有限公司   http://www.h-f.cc/   转载请注明地址
