为什么氧化皮是环氧富锌底漆的头号绝缘体？

当富锌底漆遇上氧化皮…“就像把防弹衣穿在泡泡纸上——你以为在保护，实际在埋雷！”

一、氧化皮：钢材的”前任”有多难搞？

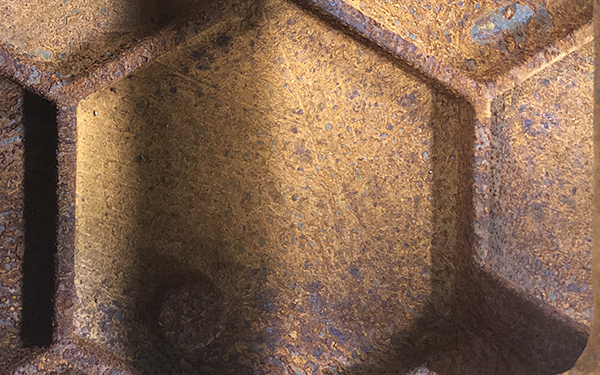

氧化皮（轧制氧化层）并非致密整体，而是由FeO（内层）/Fe₃O₄（中层）/Fe₂O₃（外层）组成的疏松层状结构，存在大量微孔和裂纹。

▶ 它像钢材表面的”油渣前男友”：死缠烂打（结合不牢却甩不掉）

                                                     偷偷漏财（孔隙导水引腐蚀）

                                                     阻挠新欢（隔断锌粉与钢铁真爱）

二、环氧富锌：遭遇氧化皮的三重暴击

       阴极保护失效：锌粉需直接接触钢材才能通过牺牲阳极反应（Zn→Zn²⁺+2e¯）保护基材，而氧化皮像破渔网，导致锌粉够不着钢铁本体。

       电化学层面：氧化皮电位比钢铁正，当环境湿度＞60%时，氧化皮成为阴极，裸露钢铁区域成为阳极，形成反向电池，变身“腐蚀加速器”。表面看起来漆膜完好但底部出现红锈蔓延。

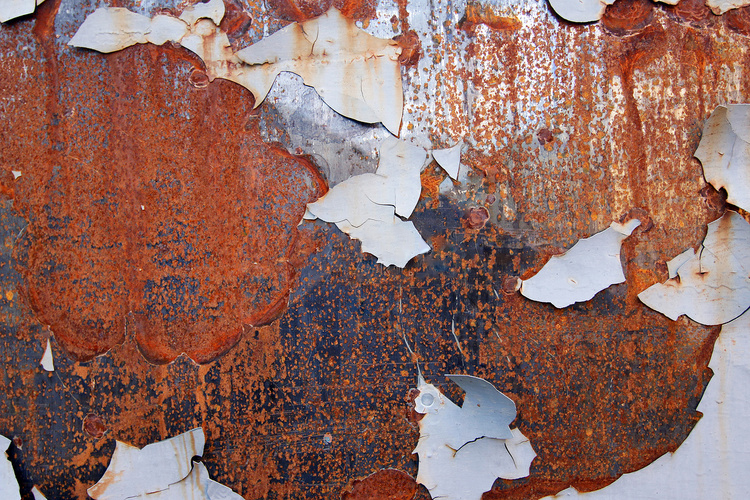

       假性附着力：漆膜粘住氧化皮，但氧化皮自己“躺平摆烂”，外力作用下易随时脱落。漆膜连氧化皮成片脱落。

       水汽渗透：水汽通过漆膜孔隙渗入氧化皮下，诱发水解反应（Fe→Fe(OH)₂）,体积膨胀300%。漆膜表面鼓包、爆皮。

三、工程实证案例对比

       某海上平台钢结构涂装事故分析

       ● 错误方案：带氧化皮钢板直接涂装80μm环氧富锌底漆

       ● 失效现象：6个月后出现点状锈蚀（氧化皮破损处）；24个月后漆膜大面积剥落（氧化皮水解膨胀导致）。

造成严重经济损失

四、如何手撕“渣皮”（ISO 12944标准要求）

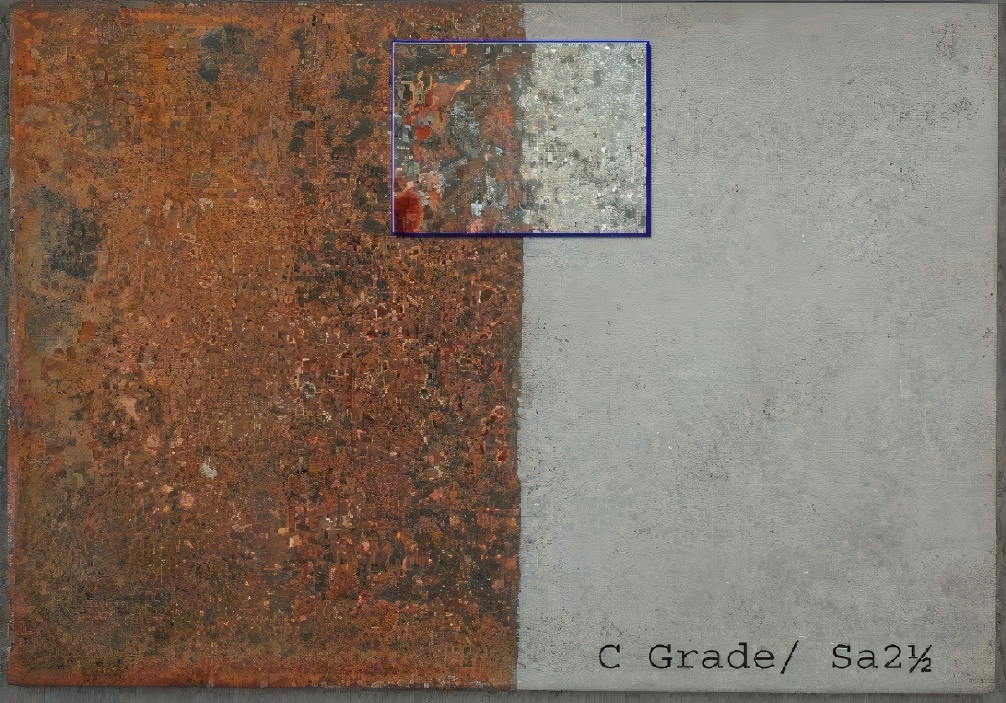

物理超度：喷砂至Sa2.5级（近白级），表面粗糙度需达30-70μm（保证机械咬合力）。

达到以上要求，即可使用环氧富锌底漆了。

致电188-2689-7971 ，提供更多工业防腐漆产品信息与配套方案。

本文出自广东弘方涂料有限公司 http://www.h-f.cc 转载请注明地址
