丙烯酸聚氨酯面漆和醇酸漆有什么区别?

　　随着涂料技术的不断更新，涂料的性能也在不断进步，既然醇酸漆价格便宜、施工简单，那为何很多时候还要选择价格高于醇酸漆的丙烯酸聚氨酯面漆呢？答案就在下面的醇酸漆与丙烯酸聚氨酯面漆的对比中。

　　1、固化方式：

　　丙烯酸聚氨酯防腐面漆重防腐漆的固化属于化学交联型固化，是一个较为快速的过程，一般2个小时表干，24小时实干，7天完全固化。该固化过程对环境的温度、湿度等要求较为严格。

　　醇酸漆的固化方式属于氧化干燥，是一个长期缓慢的过程。一般4个小时左右表干，24小时实干，但即使完全干燥之后，氧化反应依旧进行。目前鑫鼎言特种涂料已经开发出快干型的醇酸漆，表干10-30分钟，实干6个小时左右。

　　2、组成成分：

　　丙烯酸聚氨酯防腐面漆和醇酸均是由树脂、溶剂、助剂、颜料、填料等组成，丙烯酸聚氨酯的成膜物质还包括固化剂，因此，丙烯酸聚氨酯防腐面漆配漆时漆和固化剂的比例应该严格配比，否则将严重的影响漆膜的性能。

　　3、外观效果：

　　丙烯酸聚氨酯防腐面漆和醇酸漆均是外观鲜映度好，漆膜光亮、丰满的装饰性油漆，丙烯酸聚氨酯防腐面漆重防腐漆可作出桔纹漆、皱纹漆、砂纹漆、金属漆等效果。而醇酸漆因为性能及成本的因素，通常仅有实色漆，也可以做锤纹漆。

　　4、产品特性：

　　丙烯酸聚氨酯防腐面漆在机械性能和重防腐性能上，全面超越醇酸漆，

　　机械性能包括：漆膜的硬度、韧性、附着力等，影响油漆的耐磨、抗冲击、耐划伤等性能。

　　丙聚油漆耐热，短期200度，醇酸漆不耐热，100℃就会留下烫痕。

　　防腐性能包括：耐候、耐热、耐盐雾、耐酸碱、耐溶剂等性能，

　　丙烯酸聚氨酯防腐面漆颜色及光泽的保持性是醇酸磁漆的2-3倍，

　　丙烯酸聚氨酯防腐面漆耐盐雾性能优于醇酸漆，可应用海边、海洋气候条件等盐雾腐蚀区域的重防腐漆。

　　耐溶剂性能：丙烯酸聚氨酯防腐面漆耐汽油、酒精及常见溶剂油漆，而醇酸漆会被汽油等溶剂溶解掉。

　　丙烯酸聚氨酯防腐面漆在耐酸碱性能和耐化学品性能方面也优于醇酸漆。

　　5、常用配套：

　　丙烯酸聚氨酯防腐面漆通常配套环氧富锌底漆、环氧铁红防锈底漆、冷镀锌涂料等使用，醇酸磁漆常配套醇酸防锈漆使用。

　　6、用途区别：

　　醇酸漆可用于普通民居的大门、护栏等，对颜色及光泽要求不高，涂装容易的领域。

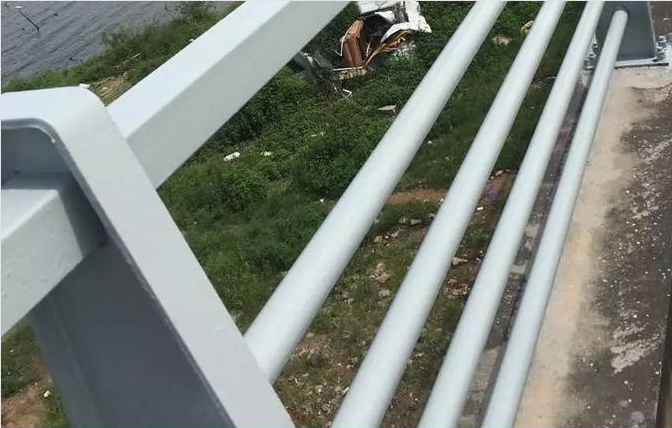

　　丙烯酸聚氨酯防腐面漆可应用工程机械、桥梁储罐、车辆、铁塔等需要防腐耐候保持时间长，并且重涂成本高的领域，也应用机床、设备等对耐溶剂、耐热、耐化学品有特殊要求的涂装重防腐漆领域。

　　大家在犹豫选择醇酸漆或是丙烯酸聚氨酯面漆时可以参照他们各自的特点来选，选对了涂料，不仅可以达到预期的防腐效果，还可以减少工期反复的糟心问题，有关于工业防腐漆的问题可致电139-2580-9519 邓先生咨询。

　　本文出自广东弘方涂料有限公司 http://www.h-f.cc/ 转载请注明地址
