环氧富锌底漆正确涂装方法

　　环氧富锌底漆是双组份高性能防腐涂料，含主漆规格21*1和固化剂规格3*1，配套专用稀释剂规格14*1。

　　环氧富锌底漆主要用于钢结构的防腐蚀涂装，起到非常优异的保护作用。环氧富锌底漆的施工好坏决定了防腐的优劣，那么对于富锌底漆应该如何涂装呢?

　　施工前应将主漆和固化剂按照7:1的比例混合，加入稀释剂，采用电动搅拌工具充分搅拌均匀，静置熟化15-30分钟，使漆料充分融合。双组分涂料施工需要注意适用期，环氧富锌底漆一般在4-6小时左右，在该时间内应用完涂料，避免凝固无法使用。

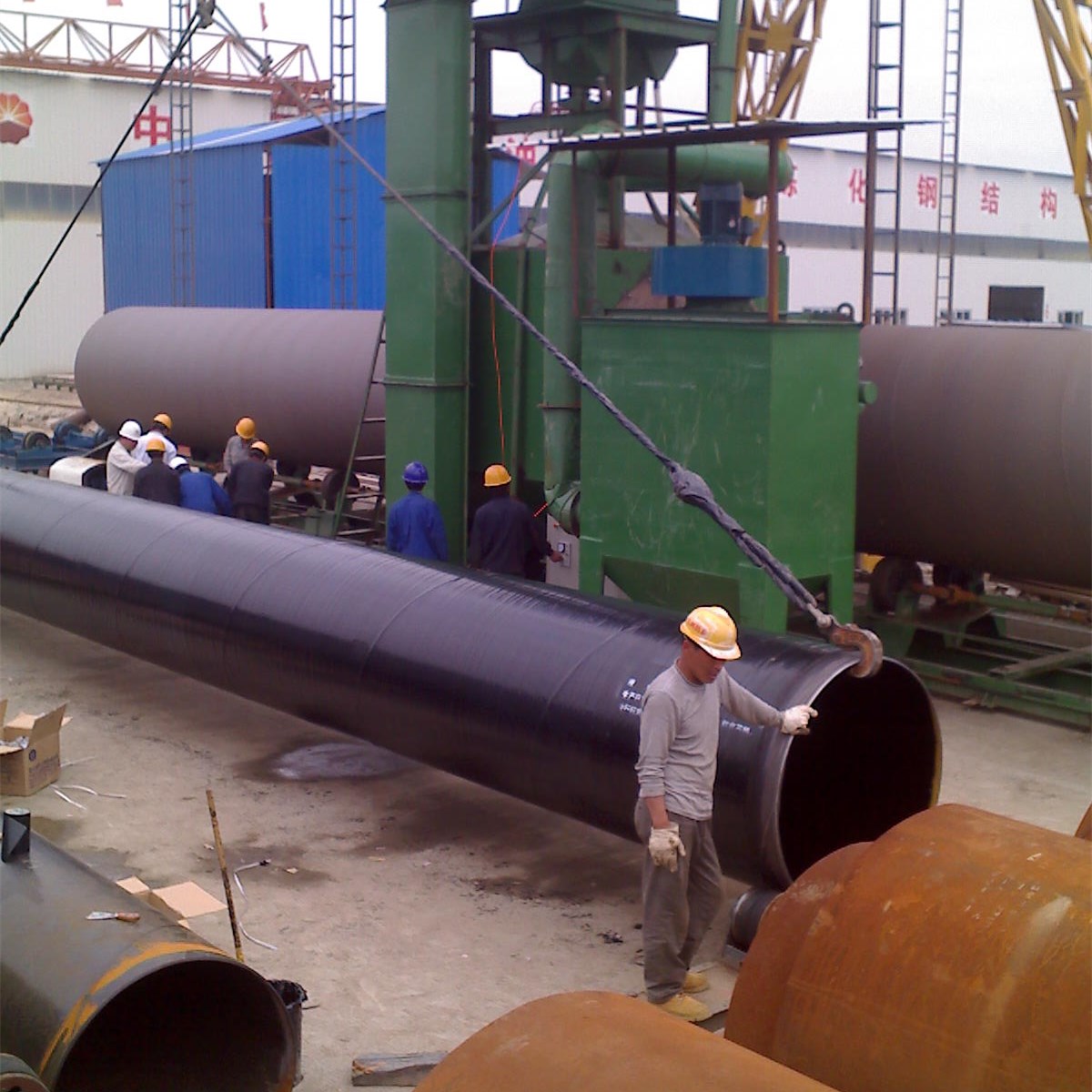

　　钢材表面要除去锈迹、氧化皮、油污等，并进行喷砂或抛丸处理，除锈等级达到瑞典除锈Sa2.5级标准，表面粗糙度达到30-70μm。表面处理完成后4小时内应进行涂料涂装，防止金属表面再次氧化锈蚀。

　　环氧富锌底漆可以采用喷涂、刷涂等工艺，根据工件、被涂物的形状、大小合理选择。漆膜厚度在70-80μm较好，不宜过薄或太厚。漆膜实干后覆涂下道油漆。

　　环氧富锌底漆常配套中间漆使用，如环氧云铁中间漆，起到加厚涂层、提高防腐性的目的，同时中间漆成本低于底漆和面漆，降低了整体提出的成本。

　　面漆采用高性能防腐涂料，如氟碳漆、丙烯酸聚氨酯漆，有效的保护底层涂料的正常使用，同时具有耐候、耐酸碱、耐化学品、耐溶剂特性，面漆颜色多样，具有良好的装饰性。

　　经过一系列的涂层施工，每道涂层都发挥着其防护特性，为钢结构保驾护航，提供更加长久的保护作用。

　　需要了解更多关于工业漆的专业知识，可致电139-2580-9519 邓先生咨询。

　　本文出自广东弘方涂料有限公司 http://www.h-f.cc/ 转载请注明地址
