变压器片式散热器防腐涂料发展历程与最新配套解决方案

第一代防腐方案：

过去，部分变压器片式散热器曾使用廉价普通聚酯粉末涂料，虽成本低、一次成膜、施工快，但性能缺陷突出：耐候性差，户外易粉化、褪色；且无锌等活性防腐成分，仅靠物理屏蔽，耐盐雾性极弱，200–400小时即起泡生锈。更关键的是，聚酯粉末涂料属于热固性体系，固化形成的高度交联网络与蜡膜，使其表面光滑且化学惰性、物理致密，缺乏与新涂层形成化学键或机械互锁的能力。而散热器安装后又无法二次进炉烘烤。一旦涂层有缺陷或损伤，腐蚀迅速侵入基材，且无法现场修补。在沿海或工业环境中，此类涂层往往3–6个月即失效，不仅影响外观，还可能引发密封失效、漏油甚至运行风险。

第二代防腐方案：

继早期极易粉化的廉价聚酯粉末涂料后，市场曾普遍采用一种“升级版”——耐晒改善但耐盐雾仍差的聚酯粉末。该产品通过添加基础量的受阻胺光稳定剂（HALS）和紫外线吸收剂（UVA）及金红石钛白粉，将人工老化性能提升至800–1200小时，户外寿命延长至12–18个月，在干燥内陆地区勉强可用。

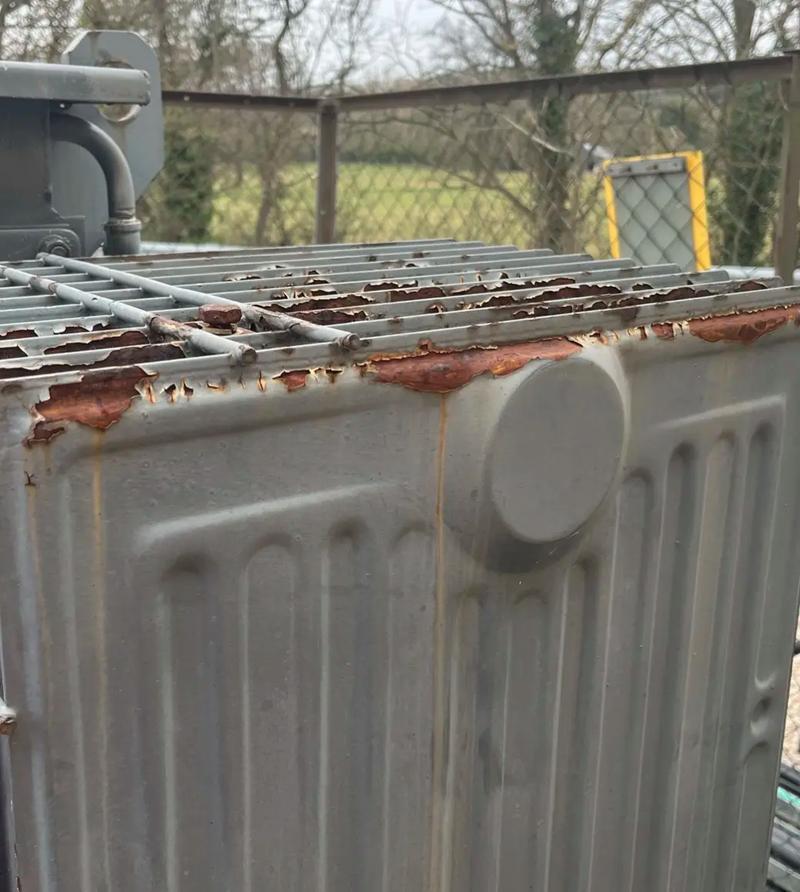

然而，其防腐机制未根本改变：仍为纯有机物理屏蔽型，不含锌、铝等活性成分，也未有效使用缓蚀颜料；为控成本，大量填充碳酸钙、滑石粉，导致涂层致密性差、微孔多，水汽和氯离子易渗透。因此，耐盐雾性能仅400–600小时，远低于电力行业C4环境要求的1000小时。在沿海或高湿区域，即便外观完好，焊缝、折弯处常在一年内出现锈蚀，迅速引发鼓泡、剥落，甚至导致密封失效和漏油。

第三代防腐方案：

通过底材或底涂强化防腐能力。主流方案有两种：一是热镀锌或电镀锌钢板+超耐候聚酯粉末，锌层提供阴极保护，即使面层破损也不易锈穿；二是喷涂耐盐雾底漆（如含磷酸锌、三聚磷酸铝的磷化底漆或环氧富锌底漆），再静电喷粉固化，形成“防腐+耐候”双层体系。

这两种方案显著提升了整体耐腐蚀性，耐盐雾性能普遍达1000–1500小时，满足电力行业C3–C4环境要求。在规范施工前提下，户外使用寿命可达3–5年，厂商普遍提供3年质保，沿海地区保守承诺3年，内陆可达5年。关键在于底涂与粉末的配套性、基材前处理质量及固化工艺控制。

第四代防腐方案：

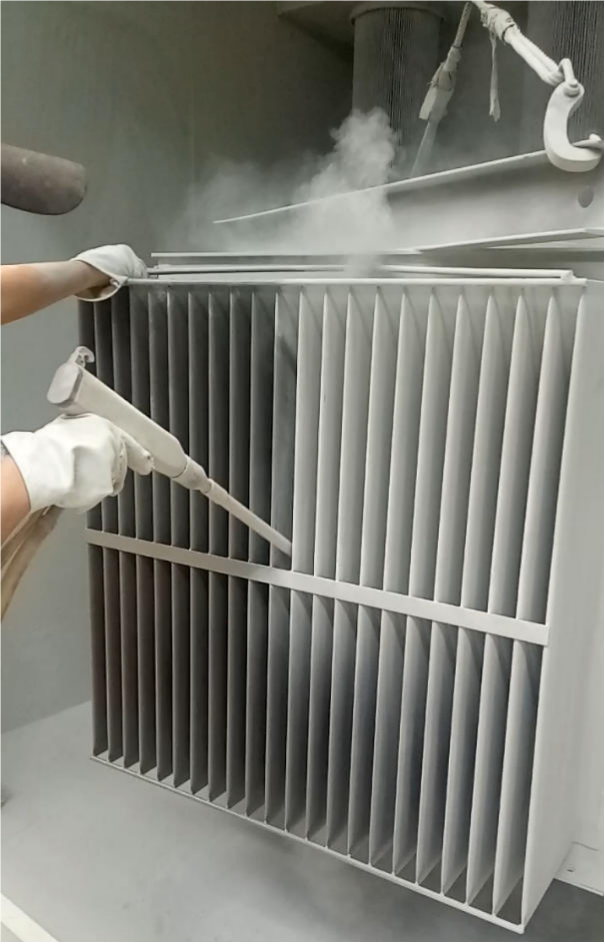

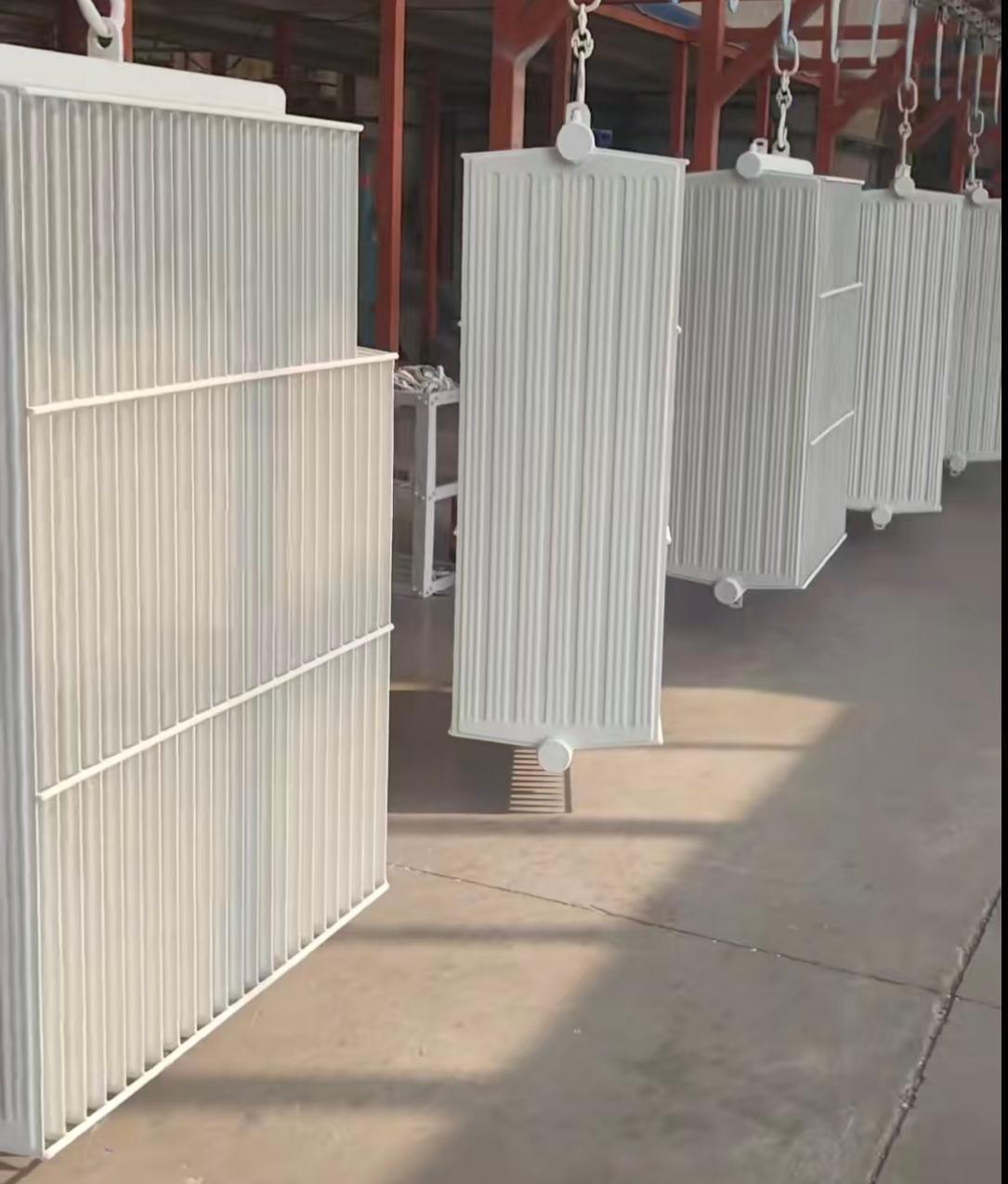

目前大多数中端及部分高端变压器散热器厂家仍普遍采用“底粉+面粉”的粉末涂料配套方案，虽然性能有提升，工艺成熟，成本可控，但受限于静电喷涂的物理特性，在片式散热器复杂结构处易漏涂，形成防腐盲区，在沿海、化工区（C5级），仍可能出现局部锈蚀、流黄水等问题。

更可靠且已经过客户认证的方案，弘方涂料早已给出答案！

▶ 油性漆配套方案：

环氧自泳底漆+高耐候粉末面涂/丙烯酸聚氨酯淋涂面漆

环氧自泳底漆+环氧云铁淋涂中间漆+丙烯酸聚氨酯淋涂面漆

▶ 水性漆配套方案：

水性环氧自泳底漆+高耐候粉末面涂

水性环氧自泳底漆+水性环氧云铁淋涂中间漆+水性聚氨酯烤漆

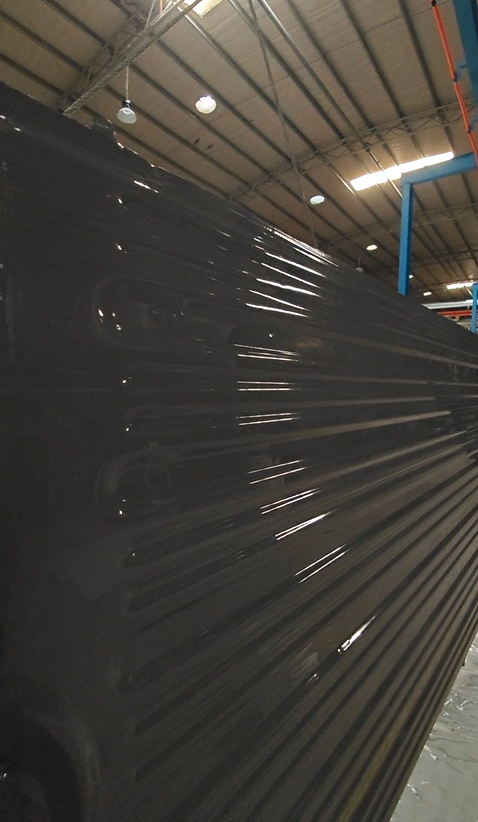

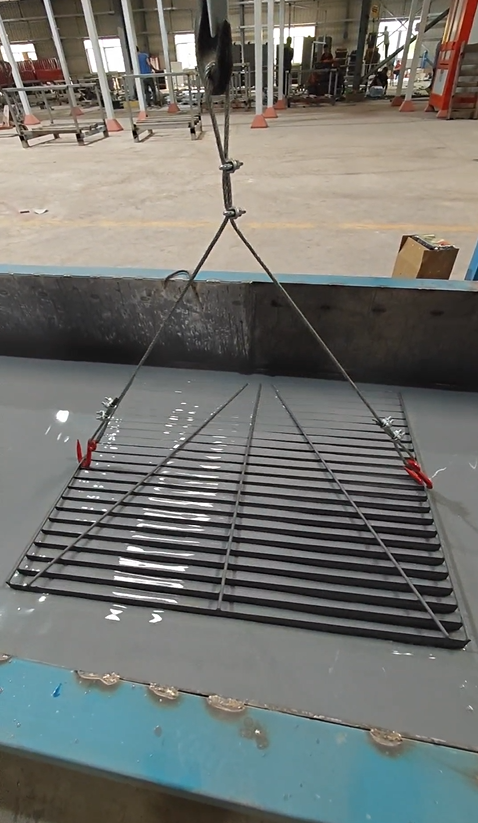

环氧自泳底漆解决了片式散热器不能电泳的技术难题，彻底解决了片式散热器淋涂及其他施工存在漏点、盲区的工艺缺陷，具备超长的耐盐雾性能，可满足片式散热器在C5VH、CX环境下长效防腐的要求。

水性聚氨酯烤漆解决了水性丙烯酸聚氨酯面漆加水配套混合使用寿命短的技术难题，通过解封固化剂的特性可以保障水性聚氨酯烤漆配套后长期使用，解决现场使用过程材料浪费的工艺难题。

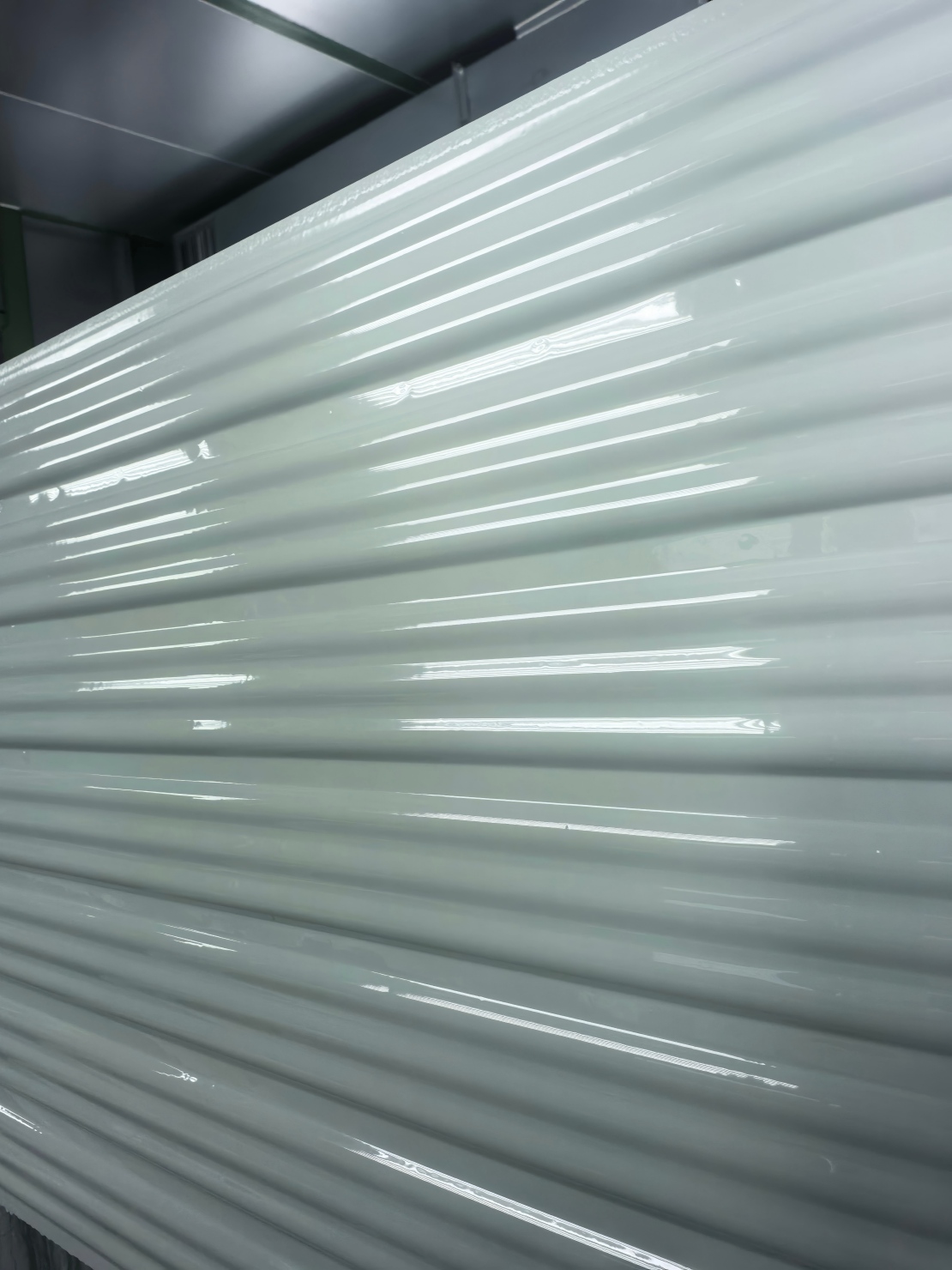

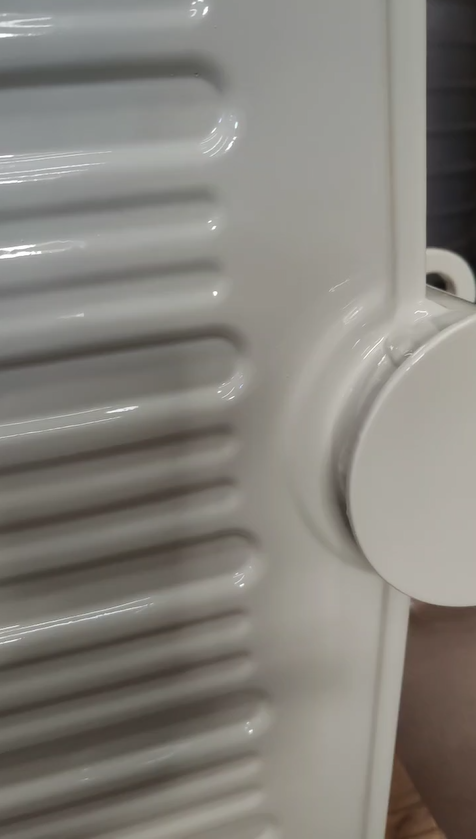

在耐盐雾、附着力、包裹性等方面都表现优异，还具备成本低、效率高的优势。其外观靓丽、饱满度高，光泽均匀，无流痕、流挂，均匀覆盖无死角，几乎与粉末涂料外观一致；下线后良品率99.5%，除吊耳、磕碰位置外，几乎无需修补。

除了文中提到的方案，其实还有多种配套体系可选——哪种最适合您的工厂？欢迎随时联系我们，一起聊聊您的实际需求，我们帮您匹配更高效、更可靠的防腐解决方案！

采购/咨询，欢迎拨打：188-2689-7971

本文出自广东弘方涂料有限公司 http://www.h-f.cc 转载请注明地址
