环氧富锌底漆生锈的6大真因：别让百万防腐工程毁于细节

在钢结构防腐领域，环氧富锌底漆一直被视为“防腐之王”。尤其是在严格执行国标（如HG/T 3668-2020）的前提下，高锌含量的富锌底漆能通过阴极保护，让钢材“自己保护自己”。

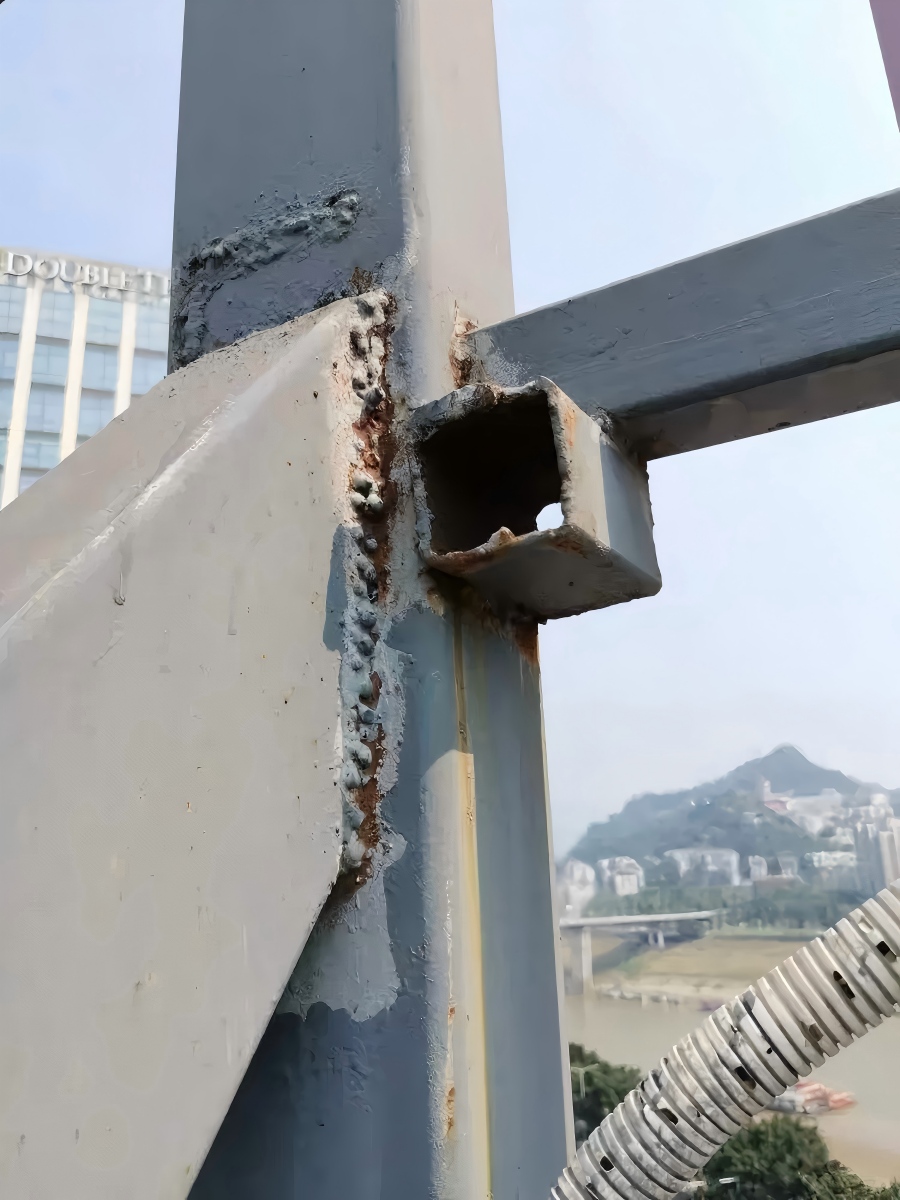

然而，我们弘方的技术团队在近期的现场走访中发现一个值得注意的现象：许多客户明确采购了符合国标的真富锌底漆，严格按照配比施工，但短短几个月后，焊缝、边角、甚至大平面上依然出现了锈蚀。

这不禁让人困惑：问题出在哪？难道富锌底漆没用吗？

其实，答案远比你想象的复杂。经过我们深入分析多个典型案例，发现90%的早期锈蚀都与锌含量无关，而是踩中了以下6个致命陷阱。今天，弘方涂料为您逐一拆解，并给出可行的解决方案。

真因一：基材处理 “差不多就行” ，阴极保护成了 “断路”

现象分析： 环氧富锌底漆的防腐原理，是依靠锌粉与钢材表面紧密接触，形成导电通路。当发生电化学腐蚀时，活性更强的锌粉会作为“牺牲阳极”优先腐蚀，从而保护作为“阴极”的钢铁基材。

致命错误： 如果钢材表面残留氧化皮、铁锈、油污，或者粗糙度（锚纹深度）不足（应达到Sa2.5级，粗糙度40-70μm），富锌漆中的锌粉就无法与钢铁形成良好的电气接触。这相当于在电线中间剪断了——锌粉再多，电流也流不过去，阴极保护自然失效。

✅ 弘方涂料建议： 严格执行Sa2.5级喷砂除锈，表面呈现金属灰白色，粗糙度达标。若不具备喷砂条件，至少使用动力工具打磨至St3级，彻底去除浮锈和油污。

真因二：干膜厚度 “偷工减料” ，锌粉量根本不够 “牺牲”

现象分析： 环氧富锌底漆的阴极保护能力与干膜厚度直接相关。根据ISO 12944标准，富锌底漆的干膜厚度通常要求达到60-80μm。

致命错误： 现实中，为了省钱或赶工，往往出现以下情况：

▶ 单道喷涂过薄（只有30-40μm）；

▶ 大面喷涂均匀，但边角、焊缝、棱边这些电流密度大的区域出现 “薄涂” 或 “露底” 。

当涂层过薄时，锌粉总量不足，在腐蚀环境（尤其是海洋、工业大气）中会迅速被消耗殆尽。一旦锌粉耗尽，薄弱的有机树脂膜根本无法阻挡水和氧气，钢材随即生锈。

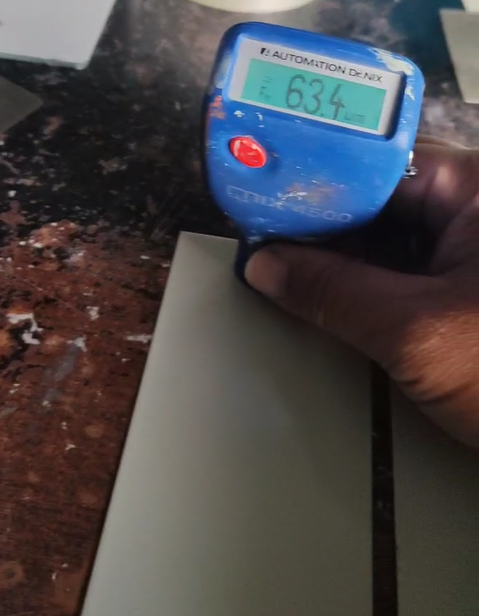

✅ 弘方涂料建议： 使用湿膜测厚仪和磁性干膜测厚仪全程监控。对于边角焊缝，建议先预涂一道，确保整体及局部膜厚均不低于60μm。特别注意：单道过厚易导致开裂，应分两道喷涂至目标厚度。

真因三：稀释剂乱加，锌粉沉底、树脂分离

现象分析： 环氧富锌底漆是高固体分、高密度涂料。其中的锌粉比重高达7.1（远重于一般颜填料）。

致命错误： 一些施工人员为了便于喷涂，过量加入普通稀释剂（甚至加入劣质或错型号稀释剂）。过度稀释的后果：

1. 锌粉沉降：密度大的锌粉迅速沉底，桶内和漆膜中锌粉分布严重不均。

2. 树脂上浮：轻质的树脂浮于表面，固化后形成一层没有锌粉的“假膜”。

这样的漆膜，即使表面看起来完好，下面却几乎没有锌粉保护。打个比方：就像一碗粥，你只喝了上面的米汤，下面的米粒全浪费了。

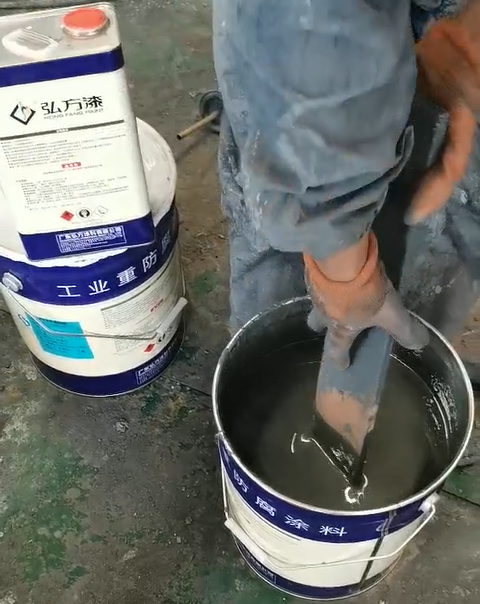

✅ 弘方涂料建议： 严格按产品说明书控制稀释比例（通常不超过5%-10%），必须使用配套稀释剂。使用前用电动搅拌器彻底搅拌均匀，边搅拌边使用。

真因四：在 “错误” 的底材上使用，越努力越尴尬

现象分析： 环氧富锌底漆是专门为碳钢、铸铁等易腐蚀基材设计的。它依靠的就是锌与铁之间的电位差。

致命错误： 将富锌底漆直接涂装在：

• 不锈钢表面：不锈钢电位比碳钢高，与锌接触会形成 “电偶腐蚀” ，加速锌粉消耗甚至腐蚀不锈钢。

• 镀锌板表面：锌/锌界面，无电位差，阴极保护失效，且附着力差。

• 非金属表面（如旧漆膜、玻璃钢）：完全无法导通，富锌漆变成普通油漆，浪费成本。

✅ 弘方涂料建议： 明确基材，对症下药。不锈钢或镀锌件应选用环氧磷酸锌底漆或专用底漆。旧涂层翻新时，先确认底材类型再进行配套设计。

真因五：涂层破损后 “裸奔” ，小伤口引发大灾难

现象分析： 涂层在运输、吊装、焊接过程中难免发生磕碰、划伤。环氧富锌底漆的阴极保护具有 “小面积破损自修复” 特性——只要破损面积小，周边锌粉会对裸露钢材提供保护。

致命错误： 当破损面积较大或连续成片，而工程方选择无视、直接上面漆，或用普通腻子填补。此时裸露钢材面积过大，周边锌粉不足以提供足够保护电流，导致 “大阴极（完好处）、小阳极（破损处）”，破损处腐蚀速度反而急剧加快。

✅ 弘方涂料建议： 面漆喷涂前，必须对所有破损、焊接烧蚀区域进行预修补。用同款富锌底漆加稀释剂调至合适粘度，刷涂修补，干膜厚度不低于原涂层。

真因六：片面追求 “高锌” ，忽略了树脂与固化剂匹配

现象分析（进阶坑点）： 市面上一味宣传 “锌含量越高越好” 。实际上，干膜中金属锌含量超过80%后，漆膜连续相（树脂）过少，会导致涂层孔隙率高、内聚力差、脆性大。

致命错误： 高锌、低树脂的涂层干燥后像“粉笔”一样疏松。腐蚀介质（水、氯离子）轻松穿透孔隙直达钢材表面，引发膜下腐蚀——表面看不到锈，但内部已经锈穿，即“闪锈”或“早期膜下锈蚀”。

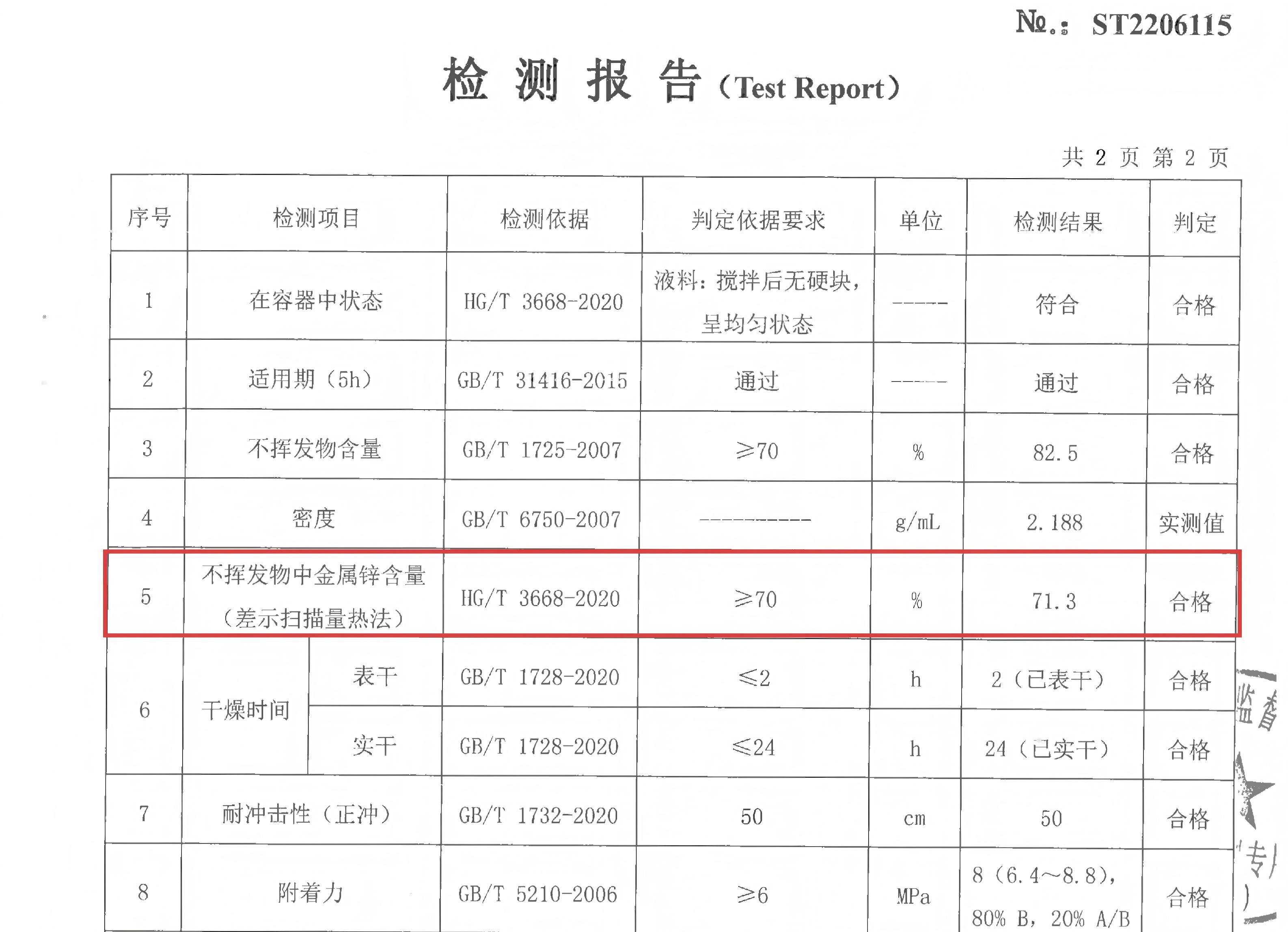

✅ 弘方涂料建议： 不盲目追求数字，选择配方平衡的产品。工师防腐提供的环氧富锌底漆，严格按照国标中I型（金属锌含量≥60%）和2型（≥70%） 生产，既确保导电通路又保证漆膜致密性。索取第三方检测报告，重点关注“不挥发分中金属锌含量”。

结语：真正的防腐，始于敬畏细节

环氧富锌底漆是一把 “防腐利刃” ，但它需要专业的磨刀石——正确的基材、标准的膜厚、规范的施工和严格的修补。

当生锈发生时，请不要急于质疑 “漆是假的” ，而是对照上述6条逐一检查。很多时候，打败我们的不是产品质量，而是现场一个个被忽略的细节。

作为一家专注于工业重防腐领域20年的厂家，弘方涂料不仅为您提供符合国标、真材实料的环氧富锌底漆，更愿意为您提供从底到面的完整配套方案与现场施工指导。

您遇到过富锌底漆生锈的 “疑难杂症” 吗？欢迎在评论区留言或私信我们，一对一为您免费诊断！
