环氧云铁中间漆，配套体系里最容易被“省掉”的一层

底漆和面漆之间，夹着一层中间漆。它不直接接触钢材，也不直接面对外界环境，位置决定了它容易被忽略。

设计阶段砍配套，最先砍的是它。施工阶段赶进度，最先省工序的也是它。“底漆加面漆不也一样防腐吗？”涂装现场一旦冒出这个想法，中间漆的价值就很容易被忽视。

但环氧云铁中间漆在配套体系里承担的功能，底漆和面漆替代不了。

中间漆到底在干什么

底漆负责附着力和阴极保护，面漆负责耐候和耐化学侵蚀。中间漆夹在中间，干的是延长腐蚀介质渗透路径这件事。

核心在云母氧化铁。这是一种片状颜料，在漆膜里层层叠叠、平行排列。水、氧、氯离子要从面漆一侧渗透到底漆表面，得沿着这些片状颗粒的间隙绕路。绕的路越长，渗透速度越慢，底漆的阴极保护消耗得越晚。

这个机理叫“迷宫效应”。迷宫不是比喻，是物理结构。片状颜料的径厚比越大、排列越规整，迷宫路径越曲折，屏蔽效果越好。普通环氧中间漆如果用球状填料，颗粒之间留的是直通道，腐蚀介质穿过去不需要绕路。片状和球状在屏蔽机理上的差异，是结构层面的，不是靠单纯加厚漆膜就能补回来的。

评价中间漆到底行不行，别看厂家口头报的单层盐雾小时数，要看按标准做的完整配套体系报告。

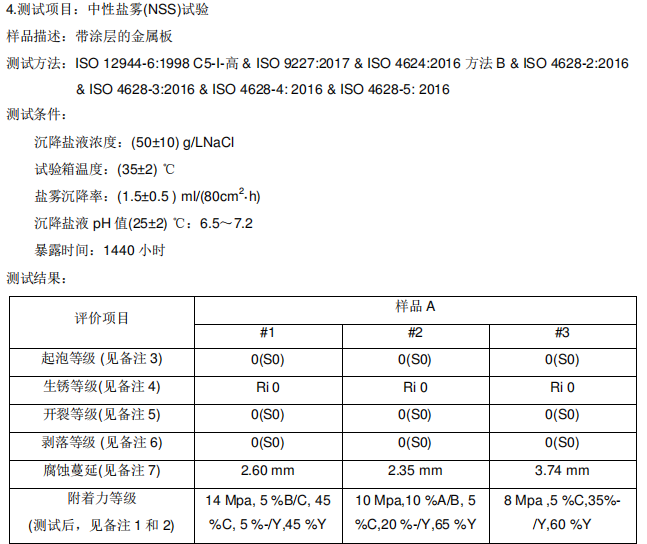

以一份真实的SGS检测报告为例：环氧富锌底漆 + 环氧云铁中间漆 + 脂肪族聚氨酯面漆的完整配套体系，依据 ISO 12944-6（C5-I高腐蚀环境、高耐久性）标准，做了 1440小时 的中性盐雾（NSS）测试。测试结果全部达到最高评级：无起泡、无生锈、无开裂、无剥落，划痕处腐蚀蔓延控制在规定范围内，且测试后的附着力依然合格。

这才是真正有参考价值的数据。这证明在标准实验室条件下，这套带云铁中间漆的体系满足C5-I高腐蚀环境、长设计耐久性（＞15年）的考核要求。如果没有中间漆那层迷宫结构，想单靠底漆和面漆扛下1440小时的盐雾，成本会高得离谱。

省掉中间漆，省的是什么

两种情况，后果不同。

1.设计阶段砍掉。底漆直接配面漆，涂层总膜厚靠加厚底漆和面漆来补。问题是，底漆和面漆的功能定位决定了它们不是干这个的。富锌底漆加厚，锌粉用量上去，成本涨得比加一层中间漆快得多。面漆加厚，耐候性有余，屏蔽性不足。总膜厚数字达标了，但膜厚内部的“结构”不对。在同等腐蚀环境、同等总干膜厚度下，带环氧云铁中间漆的完整配套，预期防腐寿命显著高于仅底漆+面漆的简化配套。省钱省在了不该省的地方。

2.施工阶段做薄或漏做。设计有两道中间漆，现场做了一道，或者膜厚没达到设计值。片状颜料的层叠结构需要足够的膜厚来形成。膜厚不够，片状颗粒之间的层数不够，迷宫路径短，屏蔽效果打折扣。短期看不出来，腐蚀介质渗透到底漆表面的时间提前了，底漆的锌粉消耗加快，整个体系的耐久性被压缩。

云铁中间漆和“普通环氧中间漆”不是一回事

选型时最容易踩的坑在这里。都叫环氧中间漆，价格差一截，差别在颜料类型。

真正的环氧云铁中间漆，核心颜料是片状云母氧化铁。HG/T 4340-2012对这类产品的定义明确：以环氧树脂为主要成膜物质，加入云母氧化铁颜料等制成的双组分涂料。

问题出在“等”字上。部分低价产品用球状氧化铁、滑石粉、碳酸钙替代或部分替代云母氧化铁。外观看起来都是灰色，喷出来都是哑光，但漆膜内部的颗粒形态完全不同。球状填料形成不了迷宫结构，屏蔽性能和真云铁产品不在一个量级。

★ 判断方法有两个方向。

一是看检测报告，不是看厂家口头报的数字。HG/T 4340-2012要求产品中使用的云母氧化铁颜料符合HG/T 3006-2012标准，第三方检测机构可以做云铁含量分析。要求厂家提供按HG/T 4340-2012出具的检测报告，比问“你们云铁含量多少”有意义。

二是看颜色和表面质感。高性能环氧云铁中间漆本色是云母氧化铁自带的灰黑色；若调成浅灰、白色，通常需要降低云母氧化铁添加量，屏蔽防护能力随之衰减，选型时务必核对云铁含量指标。漆膜表面如果过于光滑平整、看不到片状颗粒带来的细微砂质感，同样值得警惕。

选型时该问什么

问一句“你们这个云铁中间漆是按HG/T 4340-2012做的检测吗，报告能不能提供”，供应商一听就知道你懂行，不容易糊弄。云铁中间漆是不是真按标准做的，检测报告一翻就清楚。

另外几件事也值得确认：

和底漆、面漆的层间配套有没有验证过。环氧云铁中间漆与环氧富锌底漆、聚氨酯面漆的配套性是成熟体系，但不同厂家的配方有差异。换供应商时，层间附着力需要重新确认，不能默认“都是环氧”就一定能粘牢。

施工窗口和重涂间隔。云铁中间漆的固化程度影响后续面漆的附着力。温度低、膜厚大时，重涂间隔需要相应拉长。现场赶工期抢涂，层间附着力出问题，返工成本比等一等高得多。

结语

中间漆是配套体系里最沉默的一层。它不直接保护钢材，也不直接面对风雨，但没有它，底漆和面漆都得替它承担后果。

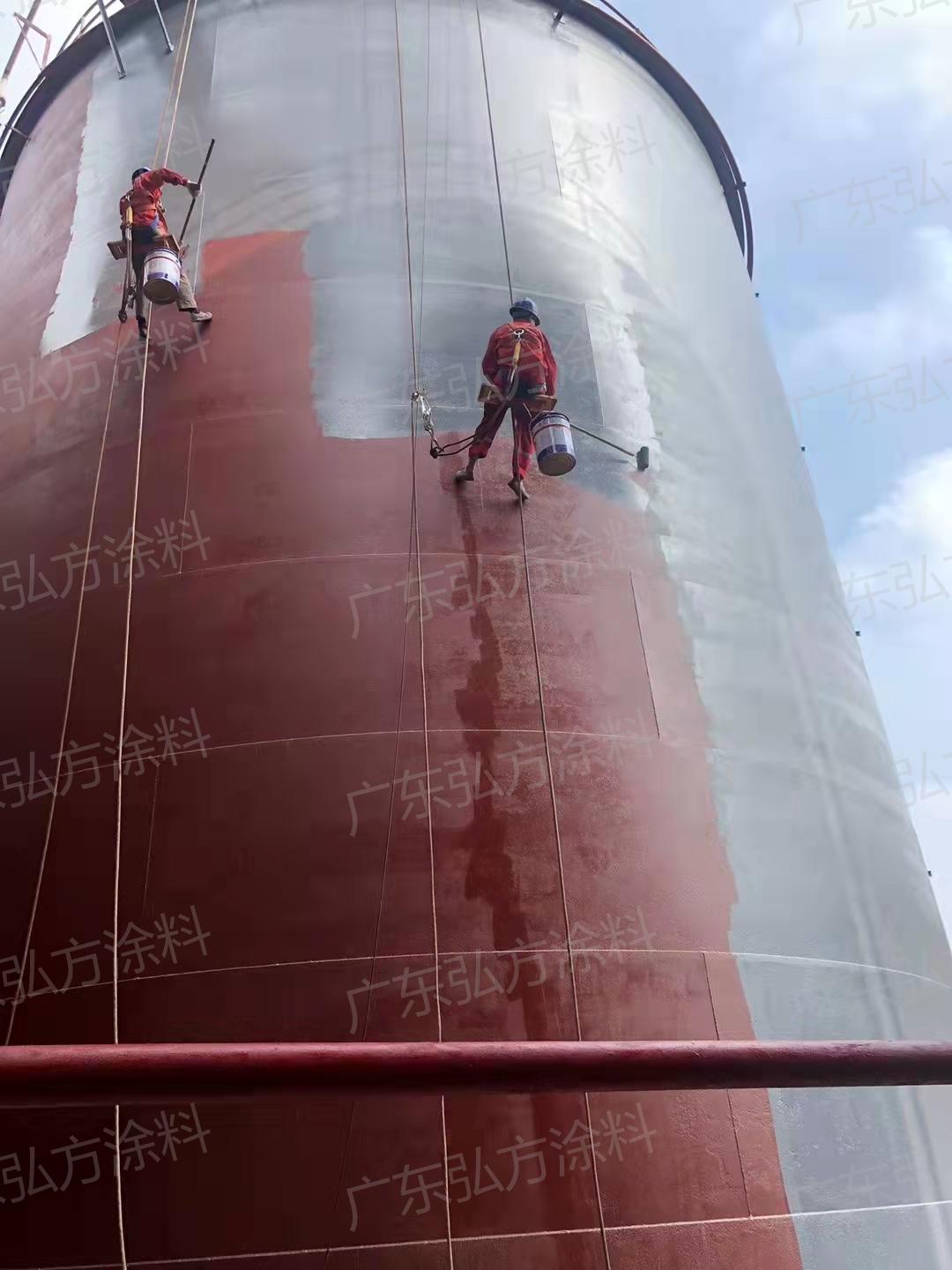

选型别只盯着总膜厚，对照标准核验、查看配套检测报告，才是避开低价“假云铁”最稳妥的方式。弘方环氧云铁中间漆在石化储罐、重防腐钢结构、桥梁等配套方案里有成熟应用，技术团队可以结合具体腐蚀环境和膜厚要求，评估中间漆的配置方案。更多咨询：188-2689-7971（王）
